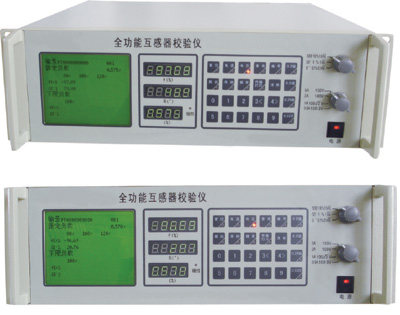

SH58全自动互感器校验仪
测量项目及主要技术指标
1 测量项目及指标:
1.1 0.01~10级电流互感器,二次额定电流分别为5、2、1、0.5A,工作电流范围l~210%,误差测量范围:f为0.0001%~19.99%, δ为0.001’~999.9’
1.2 0.01~10级电压互感器,二次额定电压分别为150、100、100/√3 、100/3V , 工作电压范围为 1~210%。误差测量范围:f为0.0001%~19.99 % δ为 0.001’~999.9’
1.3 阻抗(ΔU/I):0.0001~19.99 Ω
1.4 导纳(ΔI/U):0.0001~19.99 mS
1.5 电网频率 f(Hz),周期T(ms)
2 精度指标:
2.1 仪器的同相分量和正交分量的示值误差:
当百分表≥20%时 Δ=±(2%x+0.4%FS)
5%≤百分表〈20%时 Δ=±(2%X+0.6%FS)
1%≤百分表〈5%时 Δ=±(2%X+1%FS)
X一-一一读数
FS-一-一满量限读数
2.2 仪器的同相分量和正交分量的相位误差都为:0.02 rad
2.3 频率、周期: Δ=±(0.5%X+l字)
2.4 百分表精度:1.5级
显示范围: 0~199.9%
2.5 极性指示器动作值:(5-20)%In或(20-50)%Un
(在最大量限档试验)
2.6 最高分辨率: f=0.0001% δ=0.001’
Z=0.0001 Ω Y=0.0001mS
校验仪的使用条件
1 环境温度为5℃~40℃
2 环境相对湿度不超过 70%(23℃)
3 电源频率为50土2Hz,波形畸变系数小于5%
4 使用时电源不应有电压脉冲冲击
5 使用场所不应有与工作无关的外界强磁场,不应有严重的震动和颠簸
