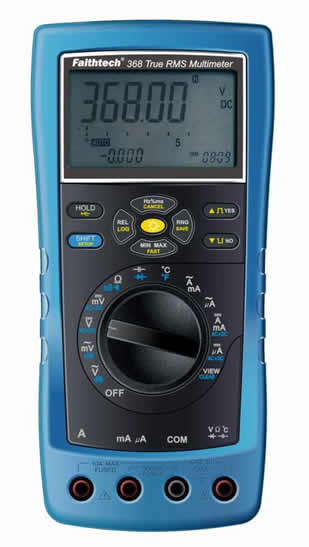

FT368 数据存储真有效值万用表
所属类别：电源配套分类>>测试仪器
电子信箱：1196336651@qq.com
联系电话：86-755-85225202
联 系 人：徐先焰
更新时间：2010-12-16 9:42:44
产品品牌：Faith费思
产品名称：数字万用表
产品型号：FT368 数据存储真有效值万用表
产品简介：
功能与特点：
1、４４/5位真有效值万用表，最大显示数字: 49999；
2、工业级设计，国军标GJB品质；
3、超宽频响范围高达200KHz，宽范围电容和电阻测量，功能更强大；
4、0.025%的基本直流精确度，真有效值测量，数据更准确；
5、配备USB接口，数据传输更方便,与FaithtechView软件配合可实现趋势绘图功能，数据查看、实时观测、逻辑分析、单通道示波功能和谐波分析等功能；
6、具有交流电压、直流电压、交流电流、直流电流、电阻、电容、二极管、通断性、频率、温度、占空比、脉宽、相对值、dBV、dBmV、电导等测量功能；
7、FAST、MIN和MAX模式可以极速捕捉0.25毫秒的瞬时信号；
8、双显示区域，可同时显示电压和频率，交流和直流等；
9、特殊屏蔽设计，有效抵抗各种干扰；
10、所有量程和功能的全面保护，过压保护高达1000伏；
11、特殊节能设计，功耗低，电池使用时间可达100小时；
12、专利设计：手动或自动二极管筛选电压设定；
13、模拟条指针显示，刷新速度30次/秒清晰反应变化趋势；
14、采用德国SIBA的防爆保险管, 性能更加稳定可靠，使用更安全；
15、特殊结构设计和高级外套可有效防止因跌落造成的仪表损坏。
一般指标：
|
显示器(LCD) |
数字：50000个读数的主显示 |
|
工作温度 |
|
|
存储温度 |
|
|
温度系数 |
0.05×(指定精度)/ ℃(小于 |
|
相对温度 |
0%至90%( |
|
海拔 |
工作：0~ |
|
电池种类 |
4节AA电池，NEDA， |
|
电池寿命 |
100小时典型值(背景灯关闭状态) |
|
机械性能 |
根据MIL-T-PRF 28800 第II类仪表 |
|
电磁兼容性(ECM) |
敏感性和发射性：根据EN61326-1的商业限制 |
|
尺寸大小 |
205×95× |
|
重量 |
约 |
|
保修期限 |
三年 |
|
校准周期 |
一年 |
各档位量程
|
功能档 |
量程 |
|
直流电压 |
0至1000Ｖ |
|
交流电压(真有效值) |
2.5mV至1000Ｖ，最大200kHz带宽 |
|
直流电流 |
0至10Ａ（过载电流20Ａ，最高30秒） |
|
电阻 |
0至200ＭΩ |
|
电导 |
0至50nS |
|
电容 |
0.1nF至100mF |
|
二极管测试 |
3.1Ｖ |
|
温度 |
摄氏 |
|
频率 |
5Hz至1000kHz |
详细精确度指标
精确度在校准后一年内有效，操作温度为
精确度指标的描述方法为“±(读数精度+量程精度)”。读数精度：表示为“测量读数的百分比”。例如，若直流电压测量精度为读数的±0.5%，含义为：对于100.0V的电压测量显示读数，其电压真实值在99.5V至100.5V之间。量程精度：数字式测量仪表的技术规格中，除读数精度指标外，一般还加一个数字误差范围(digits,在表格中缩写为d)。该数字表明了在测量显示读数的最后一位上可能存在的最大误差范围。例如，精确度表述为±(0.5%+2d)，对于100.0V的测量显示读数，其电压真实值将在99.3V至100.7V之间。交流毫伏档（AC mV）、交流伏特档（AC V）、交流微安档(AC μA)、交流毫安档(AC mA)、交流安培档(AC A)的指标都是交流偶合、真有效值并适用于量程的5％至100％。交流波峰因数在满刻度时可高达3.0，半刻度时可高达6.0（3000mV和1000Ｖ量程档除外，该量程档下满刻度为1.5，半刻度为3.0）。
|
功能 |
量程 |
分辨率 |
精确度 | |||||
|
20Hz-45Hz |
45Hz-1kHz |
1kHz-10kHz |
10kHz-20kHz |
20kHz-100kHz |
100KHz-200KHz | |||
|
交流毫伏档[1][2] |
50.000mV |
0.001mV |
2%+80d |
0.4%+40d |
5%+40d |
5.5%+40d |
15%+40d |
未指定 |
|
500.00mV |
0.01mV |
2%+80d |
0.4%+40d |
5%+40d |
5.5%+40d |
6%+40d |
8%+60d | |
|
2500.0mV |
0.1mV |
2%+80d |
0.4%+40d |
0.8%+40d |
1.5%+40d |
6%+40d |
8%+60d | |
|
交流伏特档[1][2] |
5.0000V |
0.0001V |
2%+80d |
0.4%+40d |
0.8%+40d |
1.5%+40d |
6%+40d |
8%+60d |
|
50.000V |
0.001V |
2%+80d |
0.4%+40d |
0.8%+40d |
1.5%+40d |
6%+40d |
8%+60d | |
|
500.00V |
0.01V |
2%+80d |
0.4%+40d |
0.8%+40d |
未指定 |
未指定 |
未指定 | |
|
1000.0V |
0.1V |
2%+80d |
0.4%+40d |
0.8%+40d |
未指定 |
未指定 |
未指定 | |
|
交流微安档 |
500.00μA |
0.01μA |
1%+20d |
0.75%+20d |
0.75%+20d |
0.75%+20d |
6%+40d |
未指定 |
|
5000.0μA |
0.1μA |
1%+5d |
0.75%+5d |
0.75%+20d |
0.75%+20d |
2%+40d |
4%+80d | |
|
交流毫安档 |
50.000mA |
0.001mA |
1%+20d |
0.75%+20d |
0.75%+20d |
0.75%+20d |
9%+40d |
未指定 |
|
400.00mA |
0.001mA |
1%+5d |
0.75%+5d |
1.5%+10d |
1.5%+10d |
4%+40d |
8%+80d | |
|
交流安培档 |
|
|
1.5%+20d |
1.5%+20d |
5%+40d |
5%+40d |
未指定 |
未指定 |
|
|
|
1.5%+5d |
1.5%+5d |
5%+10d |
5%+10d |
未指定 |
未指定 | |
|
dBV |
-52至-6 |
0.01dB |
0.2dB |
0.1dB |
0.5dB |
0.5dB |
1.4dB |
未指定 |
|
-6至+34 |
0.01dB |
0.2dB |
0.1dB |
0.1dB |
0.2dB |
0.8dB |
未指定 | |
|
+34至+60 |
0.01dB |
0.2dB |
0.1dB |
0.1dB |
NON |
NON |
未指定 | |
|
注释： | ||||||||
|
功能 |
量程 |
分辨率 |
精确度 |
精确度双显示ＡＣ或ＡＣ+ＤＣ[3] | ||
|
DC |
20-150Hz |
150Hz-1kHz |
1kHz-20kHz | |||
|
直流毫伏档 |
50.000mV |
0.001mV |
0.1%+20d |
未指定 |
0.8%+40d |
6%+40d |
|
500.00mV |
0.01mV |
0.03%+2d | ||||
|
3000.0mV |
0.1mV |
0.025%+5d |
2%+40d | |||
|
直流伏特档 |
5.0000V |
0.0001V |
0.025%+10d[2] | |||
|
50.000V |
0.001V |
0.03%+3d[2] | ||||
|
500.00V |
0.01V |
0.1%+2[2] |
未指定 | |||
|
1000.0V |
0.1V |
0.1%+2d[2] | ||||
|
直流微安档 |
500.00μA |
0.01μA |
0.25%+20d |
未指定 |
1.2%+20d |
2%+40d |
|
5,000.0μA |
0.1μA |
0.25%+2d |
未指定 |
1.0%+10d |
2%+40d | |
|
直流毫安档 |
50.000mA |
0.001mA |
0.15%+10d |
未指定 |
1.0%+20d |
2%+40d |
|
400.00mA |
0.01mA |
0.15%+2d |
未指定 |
1.2%+10d |
3%+40d | |
|
直流安培档 |
|
|
0.5%+10d |
未指定 |
2.0%+20d |
6%+40d |
|
|
|
0.5%+2d |
未指定 |
1.5%+10d |
5%+10d | |
|
注释： | ||||||
|
功能 |
量程 |
分辨率 |
精确度 |
|
电阻[1] |
500.00Ω |
0.01Ω |
0.05%+10d[3] |
|
5.0000kΩ |
0.0001kΩ |
0.05%+2d | |
|
50.000 kΩ |
0.001kΩ |
0.05%+2d | |
|
500.00 kΩ |
0.01kΩ |
0.05%+2d | |
|
5.0000MΩ |
0.0001MΩ |
0.15%+4d[2] | |
|
5.0000MΩ至30.000ＭΩ |
0.001MΩ |
1.0%+4d[2] | |
|
30.0MΩ至100ＭΩ |
0.1MΩ |
3.0%+2d[4] | |
|
100.0MΩ至200.0ＭΩ |
0.1MΩ |
10.0%+2d[4] | |
|
电导 |
50.00nS |
0.01nS |
1%+10d |
|
注释： | |||
|
功能 |
量程 |
分辨率 |
精确度 |
|
电容 |
100.0 nF |
0.1nF |
1.0%+10d |
|
1.000μF |
0.001μF |
1.0%+6d | |
|
10.00μF |
0.01μF | ||
|
100.0μF |
0.1μF | ||
|
1,000μF |
1μF | ||
|
10.0mF |
0.001mF | ||
|
100.00mF |
0.001mF[3] | ||
|
二极管测试[1] |
3.1000Ｖ |
0.0001Ｖ |
2％+20d |
|
注释： | |||
|
功能 |
量程 |
分辨率 |
精确度 |
|
频率 |
500.00Hz |
0.01Hz[1] |
0.0050%+1d |
|
5.0000kHz |
0.0001kHz | ||
|
50.000kHz |
0.001kHz | ||
|
999.99kHz |
0.01kHz | ||
|
占空比 |
10.00%至90.00％ |
0.01％ |
±（（电压量程/输入电压）×300d）[5][6] |
|
脉冲宽度 |
499.99ms |
0.01ms |
±（3%×（电压量程/输入电压）+1d）[5][6] |
|
999.9ms |
0.01ms | ||
|
温度 |
-200至 |
|
±（读数的1％+ |
|
-328至+ |
|
±（读数的1％+ | |
|
MIN MAX AVG |
响应：200mS（至80％） |
对时间间隔200ms的变化，精度为：指定精度±12d。在交流对大于350ms的变化且输入大于量程的25％，精度为：±40d。 | |
|
FAST MIN MAX |
250μs[4] |
指定精度±100读数，满量程读数高达5，000读数。对更 峰值读数（达20，000计数），指定精度±读数的2％。 | |
|
注释： | |||
频率读数器灵敏度
|
输入量程 |
大约的ＶＡＣ灵敏度（均方根值 正弦波） |
V AC带宽 |
大约的V DC触发电平 |
V DC带宽 | |
|
15Ｈz至100kHz |
500kHz | ||||
|
50mV |
5mV |
10mV |
1MHz |
-5mV和5mV |
1MHz |
|
500mV |
20mV |
20mV |
1MHz |
5mV和65mV |
1MHz |
|
3000mV |
500mV |
2000mV |
800kHz |
140mV和200mV |
90kHz |
|
5V |
0.5V |
2.0V |
950kHz |
1.4V和2.0mV |
14kHz |
|
50V |
5V |
5.0V |
1MHz |
0.5V和6.5V |
大于400kHz |
|
500V |
20V |
20V |
1MHz |
5V和65V |
大于400kHz |
|
1000V |
100V |
100V |
大于400kHz |
5V和65V |
大于400kHz |
|
注释： | |||||
输入特性
|
输入特性 | ||||||
|
功能档 |
输入阻抗（标称值） | |||||
|
Volts,mV |
10MΩ, 小于100pF | |||||
|
|
共模抑制比 |
正常模抑制比 | ||||
|
DC Volts,mV |
大于100dB(在dc ,50HZ,或60Hz±0.1%) |
大于90dB(在50HZ或60Hz±0.1%) | ||||
|
AC Volts,mV |
大于90 dB dc 至60Hz |
| ||||
|
|
开路测试电压 |
满标度电压 | ||||
|
达 |
30MΩ+nS | |||||
|
Ohms |
小于5V |
500mV |
3.1V | |||
|
二极管测试（Diode Test) |
小于5V |
3.1000V | ||||
|
|
典型短路电流 | |||||
|
|
500 Ω |
5 KΩ |
50 KΩ |
500 KΩ |
5 MΩ |
30 MΩ |
|
Ohms |
1mA |
100μA |
10μA |
1μA |
0.1μA |
0.1μA |
|
二极管测试（Diode Test) |
1mA (典型） | |||||
*适合于高精度测量的真有效值仪表；
*专为工业专业人士、高级电子工程师或实验室高级研发人员精心设计的具有趋势绘图功能，可将测量数据描绘为趋势图形更好的完成测量工作。
