输入电压

3.3V/5V/9V/12V/15V/24VDC

输出电压

3.3V/5V/9V/12V/15V/24VDC

如需其它规格,请咨询顺源科技公司

电气特性

以下数据除特殊说明外,均是在TA=25° C, 标称输入电压, 额定输出电流时测得.

输入特性

电压范围                                +/- 10 %

滤波                                              陶瓷电容

隔离特性

额定电压                                3000 VDC

泄漏电流                                    1 m A

电阻                                       10⁹  Ohm

电容                                       60 p TYP.

输出特性

电压精度                                 +/- 5 %, max.

( 20 MHz FW) 纹波及噪音                      150mV p-p, max.

可持续短路时间                                     即时(<1s)

线性电压校准                                  +/- 1,2 % / 1,0 % of Vin

负载电压校准                                       +/- 8 %, load = 20 ~ 100 %

温度系数                                 +/- 0,02 % / °C

一般特性

效率                                        55% to 85 %

开关频率                                 60~ 125KHz

工作温度(环境)                                  - 40° C to + 85° C

存储温度                                        - 55 °C to + 125 °C

降低定额值                                     见温度特性曲线图

湿度                                        ≤ 90 %, 非压缩

冷却方式                                 自然空冷

体积特性

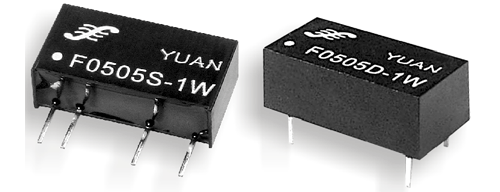

SIP 封装尺寸                                    1W:19.60 x 6.00 x 10.00 mm  2W:19.60 x 7.00 x 10.00 mm 0.77 x 0.24x 0.39英寸        0.77 x 0.28 x 0.39英寸

重量                                             2 g~3.5 g

外壳材料                                     非传导阻燃黑塑料
