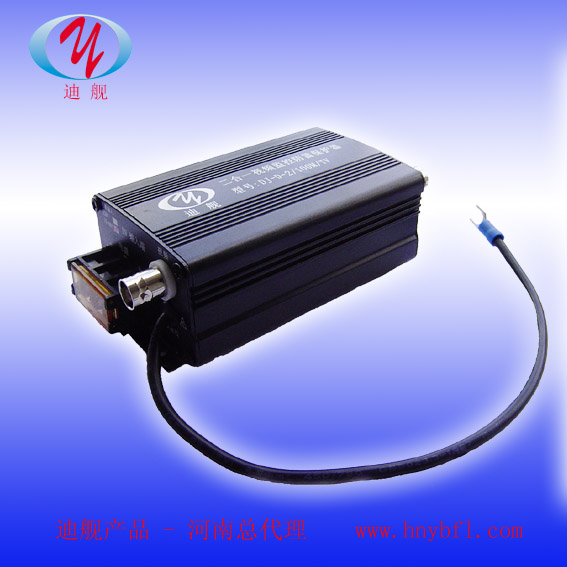

三合一视频监控防雷器DJ-D-3/100M/TV

点击查看原图
公司名称:河南迪舰科技有限公司
所属类别:电源配套分类>>防雷浪涌
电子信箱:hnybfl60@163.com
联系电话:0371-65256006
联 系 人:杨涛
更新时间:2011-6-3 16:12:51

产品详情
产 品 名 称:  三合一视频监控防雷器
产 品 型 号:  DJ-D-3/100M/TV
技 术 参 数:
迪舰-三合一防雷器产品集成摄像机电源、视频信号、控制信号,完全保护为一体。采用高能防浪涌元器件,大功率长寿命,独立无干扰线路串连线路设计三级滤压保护,TVS雪蹦精准钳位线路确保低残压无干扰,特殊生产工艺,先进的劣化报警技术,外观新颖、大方.安装方便.集成式设计,成本低、效果好、高性能。可对各种新型交直流带云台摄像机进行一体化精细防浪涌/防雷/避雷/过流过电压保护。
(本产品自主知识产权国家专利技术,仿冒必究)
产品特性:
◆多功能防浪涌过电压精细保护
◆大流量 (10~20KA)
◆低残压 (TVS雪蹦钳位线路)
◆高速反应(1~25NS)
◆劣化指示(视频信号切断技术)
◆全保护(三合一设计)
◆低损耗(进口插件线对线设计)
◆长寿命免维护(5年质保)(3ka下试验连续冲击100次)
◆防线路出错保护
◆交直流电源通用
◆三级滤压串联保护
◆独立线路无干扰
◆进口插件低损耗

产品参数:

产品名称
三合一视频监控防雷器
产品型号
DJ-D-3/100M/TV
电源额定工作电压Un
220V
12~48V
电源最大持续工作电压Uc
255V
70V
电源3KA下保护水平Up
<1200V
<300V
视频保护水平Up
<12V
控制保护水平Up
<68V
电源标称放电电流In(8/20)
单极10kA        两极20KA
电源最大放电电流Imax(8/20)
单级20Ka       两极40KA
视频/控制标称放电电流In(8/20)
单5KA         两极10KA
电源反应时间tA
  <25ns
视频/控制反应时间tA
<1ns
电源额定负载电流
3A
视频信号工作电压Un
5V
最大持续工作电压Uc
6.8V
控制信号工作电压Un
24V
最大持续工作电压Uc
68V
信号/视频传输率Vs
1~20Mbps
插入损耗  AE
AE<0.5db
回波损耗  AR
≤20db
电源/视频/信号接口
电缆引线或接线柱/BNC/压接端子
外壳材料
金属外壳
外壳规格/安装空间
长*宽*高 11.5*6.5*4cm
安装空间不小于  23*10*6cm
保护等级
3级滤压精细级保护
外壳防护等级
IP20
失效模式
对地短路
接地电阻Ω/线径
≤4Ω      2.0m㎡
工作温度范围
-40℃~+70℃
空气相对湿度
室内温度条件下30%~90
