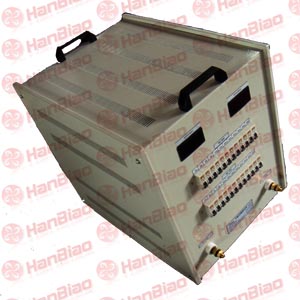

一． HB-LOADBANK负载箱概述
HB-LOADBANK负载箱是检测柴油发电机组、大功率UPS、逆变器、开关电源等电源设备实际带载能力的重要检测设备。

二． HB-LOADBANK负载箱功能介绍
HB-LOADBANK负载箱有两种操作模式：1.使用远程控制柜操作。2.本地控制面板操作。在使用远程控制柜或本地面板对负载箱进行各项操作时，有相对应的指示灯对每步操作进行指示。

本负载箱为纯阻性交流测试负载箱，测试电阻元件由上百个镍铬电阻丝组成。

电阻丝在进行负载测试时，由风机强制冷却以保证其正常工作。负载箱设有风向开关（AFS）保护，错误的风向将阻止负载的投入。

风机采用三相电机，电机采用星形连接，风机电源由负载测试电源或独立电源提供。电机功率为4kw，转速为1470转/分。

设有一个温度传感器，安装于负载箱顶部，配套有一个调节温控器。调节温控器位于控制单元内，工作范围是0-400℃可调（设定值90℃）。当负载箱内部温度超过温控器设置的限值后，将脱开负载。
控制回路电源由负载测试电源提供。连接负载电源时注意：正确的相序A—B—C—N，错误的相序连接将使风扇反转，无法进行加载工作。

三． HB-LOADBANK负载箱远程控制柜操作简述
该负载箱配套有一远程控制柜，远程控制柜上有 “风机开关”、“负载控制开关”各1个,档位的加/减“负载开关”共计11个档位开关，并对应有13个指示灯,另有远程控制指示灯一个。
当测试负载电源送到接入母排后，负载箱进入工作状态。闭合“风机开关”，风机指示灯将变亮，等待2s后，闭合“负载控制开关”，加载指示灯亮后，方可正常加载。
每档“负载开关”闭合后，其相应的负载指示灯都将变亮，“负载开关”断开后，指示灯熄灭
