FT338 工业用真有效值数字万用表低通滤波谐波分析

公司名称：深圳市费思泰克科技有限公司
所属类别：电源配套分类>>测试仪器
电子信箱：bin.huang@faithtech.cn
联系电话：13266639695
联系人：黄斌
更新时间：2011-6-30 14:47:19

产品详情

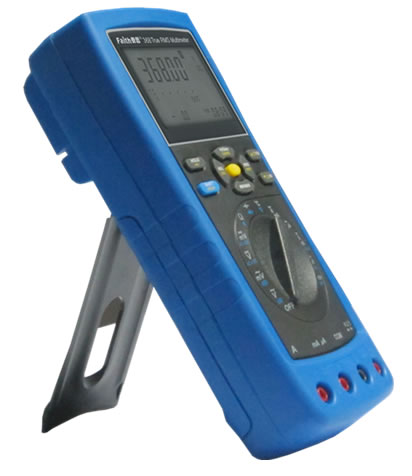

FT338 工业用真有效值万用表

费思FT338万用表是另一款专门针对工业测量的高级万用表特有的低通滤波功能，可精确测量调速马达，在马达驱动和相关机电设备的检测和维修工作中具有非常重要的作用。4-20mA%信号检测功能用于具有电流型变送器的工业现场和工厂自动化控制设备的检测及故障排除。0.03%基本精度，频响范围高达20KHz，可以很好的满足工业现场的相关测量工作要求。

1、4 3/4位，工业用真有效值万用表，最大显示数字：39999；
2、0.03%基本直流精确度，最高分辨率可达0.01μA和1μV；
3、具有交流电压、直流电压、交流电流、直流电流、电阻、电容、二极管、通断性、频率和温度测量等功能；
4、真有效值测量，交流测量带宽可达20kHz；
5、具有直流电流4-20mA%测量功能；
6、宽范围电容测量，量程为1nF~10mF；
7、专利设计：二极管阈值电压可调，声音报警；
8、具有电阻、电容等档位的筛选功能把质检变得更简单；
9、具有电压、电流的筛选功能可以轻松捕获所需信号；
10、具有9级灵敏度的交流电无线感应功能；
11、带41段模拟指针，每秒更新32次可快速指示显示趋势；
12、手动/自动量程转换，数值显示保持功能；
13、具有最大、最小和平均值记录功能；
14、具有数据保存和记录功能；
15、强大的内部存储器可记录和存储3500组测量数据；
16、可通过USB接口与PC联机，配合强大的联机软件FaithTech View；
17、可实现趋势绘图和内存查看功能；
18、采用德国SIBA的防爆保险管, 性能更加稳定可靠，使用更安全；
19、特殊结构设计和高级外套可有效防止因为跌落造成的仪表损坏

附录一安全和认证

任何接线端与接地之间的最大电压	直流1000 V或交流有效值1000V。
安全合规性	符合IEC61010－1至1000V过电压第三类，污染第二度以及IEC664-1至600V过电压第四类，污染第二度标准*。
认证	UL，CE，CSA，TUV，VDE。
浪涌保护	8KV峰值(根据IEC 1010.1-92)。
保险管	mA或μA输入端：0.5A ，1000V快熔防爆式保险管。 A输入端：10A，1000V快熔式保险管。
IP等级	IP52，不施加真空。
注释：[1] 过电压分类指在指定的污染程度下仪表所提供的脉冲耐压保护。过电压第三类设备指固定安装的设备，例如马达开关设备和多相马达等。过电压第四类设备指供安装源点使用的设备，例如电表和过电流保护设备等。

附录二各档位量程

功能档	量程
直流电压	0V至1000V
交流电压（真有效值）	50mV至750V，最大20kHz带宽
交流电流（真有效值）	0至10A（过载电流20A，最高30秒）
直流电流	0至10A（过载电流20A，最高30秒）
电阻	0至40MΩ
导通性	400Ω
无线感应	H1~H4，L1~L4，oFF。
电容	1nF至10mF
二极管测试	2.4V
温度	-40℃至1000℃（-40℉至1832℉）
频率	5Hz至400kHz
记录	仪表可以记录3000个事件值到记录(LOGGING)存储器中供用户查看。
保存	除记录存储器外，还可以保存500个数到内存里，通过内存查看(VIEWMEM)功能，使用者可以查看这些数。

附录三　物理指标

显示器(LCD)	数字：40000个读数的主显示每秒更新4次。模拟：41个条形段，每秒更新32次。
工作温度	-20℃至+55℃
存储温度	-40℃至+60℃
温度系数	0.05×(指定精确度)/ ℃????(小于18℃或大于28℃)
相对湿度	0%至90%(0℃至35℃) 0%至70%(35℃至55℃)
海拔	工作：0~3000米储存：5000米
电池种类	4AA碱性电池，NEDA，15A或LR6
电池寿命	300小时典型值(背景灯和USB口关闭状态)
机械性能	根据MIL-T-PRF 28800 第II类仪表
电磁兼容性(EMC)	敏感性和发射性：根据EN61326-1的商业限制
尺寸大小	205x95x50mm
重量	约500g
保修期限	三年
校准周期	一年

附录四功能一览表

功能	说明
数字式显示模拟指针显示	40，000个计数。条形指针显示：41段，每秒钟更新32次。
背景灯	具有白色背景灯，光线不足之处亦可清晰读数。
自动量程	仪表自动选择最佳量程-即时的。
AC真有效值，AC有效值指定最大至２0kHz	选择公共AC测量。
通断性/开路测试	蜂鸣器响表示电阻读数低于阈值，或表示电路短路。
MIN MAX模式	记录最大、最小和平均值。
关闭仪表壳校准	不需内部调整。
电池/保险丝盖	更换电池或保险丝而不会使仪表的校准失效。
超强度模压外壳	护套功能。

附录五详细精确度指标

精确度在校准后一年内有效，操作温度为18°C至28°C，相对湿度为0%至95%。
精确度指标的描述方法为“±(读数精确度+量程精确度)”。读数精确度：表示为“测量读数的百分比”。例如，若直流电压测量精确度为读数的±0.03%，含义为：对于100.00V的电压测量显示读数，其电压真实值在99.97V至100.03V之间。量程精确度：数字式测量仪表的技术规格中，除读数精确度指标外，一般还加一个数字误差范围(digits,在表格中缩写为d)。该数字表明了在测量显示读数的最后一位上可能存在的最大误差范围。例如，精确度表述为±（0.5%+2d），对于100.0V的测量显示读数，其电压真实值将在99.48V至100.52V之间。交流毫伏档（AC mV）、交流伏档（AC V）、交流微安档（AC μA）、交流毫安档（AC mA）、交流安培档（AC A）的指标都是交流耦合、真有效值并适用于量程的5%至100%。交流波峰因数在满刻度时可高达3.0，半刻度时可高达6.0（750V量程档除外，该量程档下满刻度为1.5，半刻度为3.0）。

功能	量程	分辨率	精确度
			20Hz-45Hz	45Hz-200Hz	200Hz-440Hz	440Hz-1kHz	1k-10kHz	10kHz~20kHz
交流毫伏档[1] （AC mV）	40.000mV	0.001mV	2%+80d	0.6%+40d			5%+40d	6%+40d
	400.00mV	0.01mV					1.5%+40d	2%+40d
	低通滤波器		2%+80d	0.4%+40d	+0.6%+40d －3.6%－40d [2]	未指定		未指定
交流伏特档[1] （AC V）	4.0000V	0.0001V	2%+80d	0.6%+40d			1.5%+40d	2%+40d
	40.000V	0.001V
	400.00V	0.01V
	750.0V	0.1V
	低通滤波器		2%+80d	0.4%+40d	+0.6%+40d －3.6%－40d [2]	未指定		未指定
交流微安档(AC μA)	400.00μA	0.01μA	1.5%+20d	0.75%+20d			5%+40d
	4000.0μA	0.1μA	1.5%+5d	0.75%+10d			1.5%+20d
交流毫安档 (AC mA)	40.000mA	0.001mA	1.5%+20d	0.75%+20d			5%+40d
	400.00mA	0.01mA	1.5%+5d	0.75%+10d			1.5%+20d
交流安培档 (AC A)	4.0000A	0.0001A	2%+20d	1.5%+20d			未指定
	10.000A	0.001A	2%+5d	1.5%+10d
注释：[1]对4，000读数的模式，把最低有效数位（计数）的数值除以10。 [2] 该处精确度用正负精确度分开表示。当使用低通滤波器时，规格数值从200Hz 时的 -0.4 % 增加到 440Hz 时的 -2.4% 。								?

功能	量程	分辨率	精确度
直流毫伏档（DC mV）	40. 000mV	0.001mV	0.1%+40d
直流毫伏档（DC mV）	400.00mV	0.01mV	0.04%+6d
直流伏特档（DC V）	4.0000V	0.0001V	0.03%+20d
	40.000V	0.001V	0.03%+10d
	400.00V	0.01V	0.1%+6d
	1000.0V	0.1V	0.1%+6d
直流微安档（DC μA）	400.00μA	0.01μA	0.3%+40d
直流微安档（DC μA）	4,000.0μA	0.1μA	0.3%+10d
直流毫安档 (DC mA)	40.000mA	0.001mA	0.25%+20d
直流毫安档 (DC mA)	400.00mA	0.01mA	0.25%+10d
直流安培档（DC A）	4.0000A	0.0001A	0.5%+20d
直流安培档（DC A）	10.000A[1]	0.001A	0.5%+10d
4-20mA??%	100 %	0.01 mA	1.0%+50d
注释：[1]10A连续（高达35℃），低于10分钟35℃至55℃。20Ａ的过载最长只能达30秒，否则保险管将被烧坏。

功能	量程	分辨率	精确度
电阻[1]	400.00Ω	0.01Ω	0.30%+10d[3]
	4.0000kΩ	0.0001kΩ	0.30%+2d
	40.000 kΩ	0.001kΩ	0.30%+2d
	400.00 kΩ	0.01kΩ	0.30%+2d
	4.0000MΩ	0.0001MΩ	0.30%+4d[2]
	4.000MΩ至40.00MΩ	0.01MΩ	1. 50%+4d[2]
注释：[1]对4，000读数的模式，把最低有效数位（计数）的数值除以10。 [2]相对温度高于70％以上时，电阻测量的精确度会偏高。 [3]减掉归零偏差。

功能	量程	分辨率	精确度
电容	1000nF	1 nF	1%+10d
	10.00μF	0.01μF
	100.0μF	0.1μF
	1,000μF	1μF
	10mF	0.001mF
二极管测试[1]	2.4000Ｖ	0.0001V	2％+20d
注释：[1]对4，000读数的模式，把最低有效数位（计数）的数值除以10。

功能	量程	分辨率	精确度
频率	400.00Hz	0.01Hz[1]	0.01%+8d
	4.0000kHz	0.0001kHz
	40.000kHz	0.001kHz
	400.00kHz	0.01kHz
温度	-40~+1000℃	0.1℃	±（读数的1％+1℃）[2]
温度	-40~+1832℉	0.2℉	±（读数的1％+1.8℉）[2]
MIN MAX AVG	响应：250mS（至80％）		对时间间隔250ms的变化，精确度为：指定精确度±12d。在交流对大于350ms的变化且输入大于量程的25％，精确度为：±40d。
注释：　[1] 对2.4Hz以下的信号读数为零。 [2] 精确度指标是假设环境温度的稳定性保持在±1℃。

附录六　频率读数器灵敏

输入量程	大约的V AC灵敏度（均方根值　正弦波）[1]
输入量程	5Hz至100kHz	400kHz
40mV	4mV	8mV
400mV	8mV	8mV
4V	0.04V	0.1V
40V	0.5V	0.8V
400V	4V	10V
750V	40V	20V
注释：[1]低频率和低幅度的噪声可能会影响精确度。

附录七　负荷电压(A，mA，μA)

功能	量程	负荷电压（典型值）
mA-μA	400.00μA	101μV/μA
	4,000μA	101μV/μA
	40.000mA	1.9mV/mA
	400.00mA	1.9mV/mA
A	4.0000A	0.2V/A
A	10.000A	0.6V/A

附录八　输入特性

功能档	输入阻抗
Volts , mV	10MΩ
	共模抑制比				正常模抑制比
DC Volts , mV	>100 dB??(在dc,50HZ)				>90 dB??(在dc,50HZ)
AC Volts , mV	>90 dB??dc至60HZ
	开路测试电压				满标度电压
					达4MΩ	40MΩ
Ohms	<4V				400mV	2.4V
二极管测试	<4V				2.4V
	典型短路电流
	400Ω	4KΩ	40KΩ	400KΩ	4MΩ	40MΩ
Ohms	300uA	300uA	30uA	6uA	600nA	600nA
二极管测试	1mA（典型）
