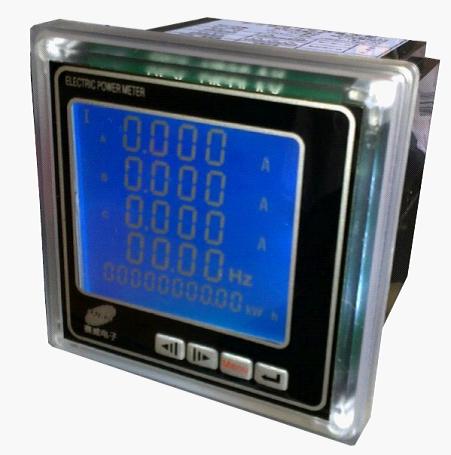

SW194Z系列智能多功能网络仪表

点击查看原图
公司名称:海盐赛威电子有限公司
所属类别:电源配套分类>>测试仪器
电子信箱:saiwin@foxmail.com
联系电话:0573-86151657
联 系 人:沈建慧
更新时间:2011-6-3 9:40:18
点击这里与企业谈话
产品详情

一、概述

SW194Z系列多功能网络仪表集可编程、数字显示、数字通讯和多种输入、输出功能于一体的智能电力仪表。该仪表可测量各种常用电力参数及电能计量、数据显示、采集及传输,并具有多种扩展功能模块:数字通讯模块、数字开关量模块、电能脉冲模块和模拟量变送输出模块,可根据需要灵活选用。所有的数据都可以通过RS485通讯口采用MOD-BUS协议读取,开关量输入可用于监测开关的状态;开关量的输出可进行远程控制、越限报警;模拟变送输出功能可替代传统变送器。SW194Z系列网络电力仪表能适应所有电压等级及接线方式,满足各种规格的高低压开关柜的分布、集中安装方式、可广泛应用变电站自动化、配电自动化、智能建筑、企业内部电能测量、管理、考核。

二、技术指标

技术参数

指标

精度等级

U、I为0.5级、0.2级,有功电能为0.5级、无功电能2级

显示

LED或LCD显示

输入测量

适用网络

三相三线、三相四线

额定值

电压:AC100V、400V;电流:AC1A、5A

过负荷

持续:1.2倍 瞬时:电压2倍(10秒),电流10倍(5秒)

功耗

电压:<1VA(每相)电流:<0.4VA(每相)

阻抗

电压:>300KΩ电流<20mΩ

频率

50/60Hz±10%

输出可编程

模拟量

2路或4路变送输出:4-20mA

数字量

RS-485通讯接口,MODBUS-RTU协议

脉冲输出

2路电能脉冲输出,光耦继电器

开关量输入

4路开关量输入,干接点方式(具体参阅规格型号说明)

开关量输出

4路开关量输出,干接点继电器(具体参阅规格型号说明)

电源

工作范围

AC/DC80-270V(可选)

功耗

≤5VA

绝缘电阻

≥100MΩ

隔离耐压

输入和电源>2KV,输入和输出>2KV,电源和输出>1.5KA

工作条件

温度

工作:-10~+55℃,贮存:-25~+70℃

湿度

≤93%RH,不结露,无腐蚀性气体场所

海拔

≤2500m
