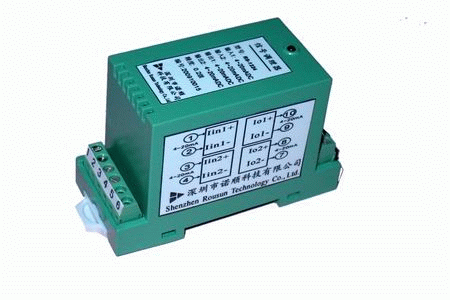

RS-1224双路两线制电流环隔离变送器,由电流信号调制/解调电路和信号耦合隔离变换电路组成。输入信号为0-20MA或4-20MA,输出信号也为0-20MA或4-20MA。其特点是无需辅助电源直接实现20MA电流的隔离变换,输入输出压差小,在标准负载下(250Ω)实现高精度电流信号的隔离。
主要技术指标:
输入信号--------0-10mV/0-20mA/4-20 mA
输出信号--------0-10Mv/0-20mA/4-20 mA
精度----------0.2%
辅助电源------无
工作温度------ -10~+60℃
存储温度------ -45-+85℃
隔离耐压-----信号输入/输出/辅助电源2.5KVDC, 1分钟,漏电流1mA
输入过载能力------2信额定值(连续)
输入端电压降------<8.2-8.7V(20 mA输出时,250Ω负载)
