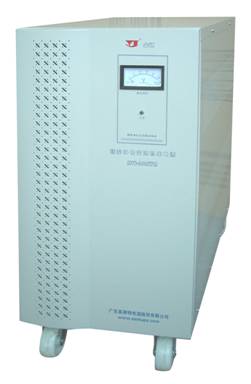

产品简介:JJW、JSW系列精密净化交流稳压电源是易事特根据库柏博士的“正弦能量分配”理论,结合高效宽带滤波网络综合设计而成。该系列电源稳压范围宽、稳压精度高、响应速度快,并能有效地抑制电网噪声和尖峰干扰。分为普通型和防雷型两种以适应不同用户的需要。该电源广泛应用于工矿企业、交通运输、大专院校、医疗卫生、广播台站、宾馆、科研单位、通讯、政府机关等部门,特别适用于微机网络、广播通讯设备、交通讯号系统、测试试验设备、进口设备及自动化流水生产线等,也适用于电源电压低、波动幅度大的低压配电网末端的用户。
应用领域:工矿企业、大专院校、科研单位、医疗、通讯、银行、证券等
性能特点:
●集干扰抑制和精密稳压于一体,特别适用高精度设备场所
●输出电压稳定精度可在±2V以内,尖峰抑制峰值达3000V
●极快的电压响应和调节速度,最快可于20ms内完成输出电压调整
●全固态电子器件,无触点调节,无磨损部件,工作可靠性高
型号 |
JSW系列 | ||||||||
标称容量 |
3KVA |
6KVA |
10KVA |
15KVA |
20KVA |
30KVA |
50KVA |
100KVA | |
输入电压 |
180V-250V(相电压), 320V-450V(线电压) | ||||||||
相 数 |
三相+N+G | ||||||||
工作频率 |
50HZ±5% | ||||||||
输出电压 |
220V(相电压),380V(线电压) | ||||||||
源电压效应 |
相电压≤±1% ,线电压≤±2% | ||||||||
负载效应 |
相电压≤±1% 线电压≤±2% (线性负载) | ||||||||
附加波形失真 |
≤3% | ||||||||
响应时间 |
20ms-100ms | ||||||||
尖峰吸收 |
输入3000V p-p脉宽10us尖峰电压,输出残压≤30V | ||||||||
功率因数 |
≥0.9 | ||||||||
效 率 |
≥95% | ||||||||
噪 声 |
≤50db |
≤54db | |||||||
输出电压保护值 |
≥2MΩ | ||||||||
绝缘电阻 |
250V±5V(相电压) | ||||||||
抗电强度 |
工频正弦电压1500V历时1分钟无击穿及飞弧现象 | ||||||||
环境温度 |
0℃-40℃ | ||||||||
相对湿度 |
20%-85% | ||||||||
工作方式 |
连续工作 | ||||||||
尺寸(D×W×H)mm |
350×520×690 |
390×490×880 |
430×590×880 |
490×680×933 |
570×810×1400 |
570×810×1600 | |||
主机重量(Kg) |
50 |
60 |
80 |
100 |
130 |
150 |
230 |
320 |
型 号 |
JJW系列 | |||||||
标称容量 |
1KVA |
2KVA |
3KVA |
5KVA |
10KVA |
15KVA |
20KVA |
30KVA |
输入电压 |
180V~250V | |||||||
相 数 |
单相+N+G | |||||||
工作频率 |
50HZ±5% | |||||||
输出电压 |
220V | |||||||
源电压效应 |
≤±1% | |||||||
负载效应 |
≤±1% | |||||||
附加波形失真 |
≤3% | |||||||
响应时间 |
20ms~100ms | |||||||
尖峰吸收 |
输入3000V p-p脉宽10us尖峰电压,输出残压≤30V | |||||||
功率因数 |
≥0.9 | |||||||
效 率 |
≥95% | |||||||
噪 声 |
≤54dB | |||||||
输出电压保护值 |
250V±5V | |||||||
绝缘电阻 |
≥2MΩ | |||||||
抗电强度 |
工频正弦电压1500V历时1分钟无击穿及飞弧现象 | |||||||
环境温度 |
0℃~40℃ | |||||||
相对湿度 |
20%~85% | |||||||
工作方式 |
连续工作 | |||||||
尺寸(D×W×H)mm |
380×175×321 |
404×202×400 |
489×240×495 |
528×260×611 |
621×300×638 |
430×520×650 | ||
主机重量(Kg) |
12.3 |
15.6 |
24.6 |
29 |
42 |
71 |
89 |
108 |
