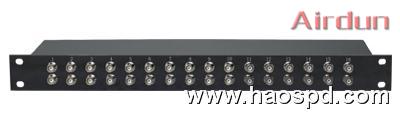

二十四路视频防雷器

点击查看原图
公司名称:广州盛谱德科技有限公司
所属类别:电源配套分类>>防雷浪涌
电子信箱:1414534240@qq.com
联系电话:86- 020- 22831076
联 系 人:蒋光
更新时间:2011-5-27 9:28:11

产品详情

    适用于保护对电磁干扰敏感的视频设备,同时适用于其它采用BNC接头通过同轴线缆传输的信号带宽不大 于10MHz的任何信号收发设备,用于视频信号设备点对点的协击保护,可保护各种视频传输设备免受来自信号传输线的感应雷电浪涌电压、操作过电压和静电放电等所造成的损坏。对相同工作电压下的RF传输同样适用。集成式多口视频防雷箱主要应用于综合控制柜内硬盘录像机、视频切割器等控制设备的集中防护。

  【性能特点】

  l   通流容量大,限制电压低。

  l   插损小,响应速度快。

  l   多级保护,残压低。

  l   信号传输性能优越,插入损耗低。

  l   结构简单,易安装维护。

  l   核心元件采用国际知名品牌,性能优异。



  【工作原理】

    当感应雷侵入视频传输线路时,避雷器的防雷组件以纳秒级(≤1ns)的响应速度呈现低电阻状态,迅速将雷电流泄放至大地,并把由雷电流引起的过电压限制在被保护设备允许承受的耐压范围内,以确保设备安全运行,使保护设备免于受损



  【技术参数】

参数类别

AD/BNC-VIDEO/24

工作电压Un

5V

限制电压Up

15V

最大通流容量Imax((8/20μs)

5KA

传输速率Vs

10MHz

插入损耗

≤0.5dB

响应时间

≤1ns

接头形式

BNC

外行尺寸

19寸

工作环境

-25℃~+65℃;相对湿度室温下不大于85%

执行标准

GA173-2002

  【安装及使用】

  l    安装时,首先须将产品连接至可靠地线,再连接高电位线路到产品.

  l   电涌保护器与被保护设备安装距离不得大于1米

  l   接地地阻要求应符合国家有关标准

  l    要正确接对IN与OUT 的接法

  l   接地线要求不得小于162mm
