●适用范围

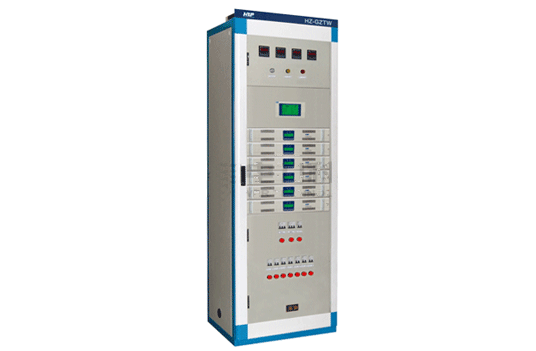

AUTET大系统微机型直流电源屏适用于35KV以上变电站、电厂、水电站及工矿企业、石油、化工、机械、建筑、铁路、交通等领域,可作为高低压开关分合闸、二次回路的继电保护、事故应急照明等各种直流操作电源和控制电源,特别适用于无人值守变电站,是变电站比较理想的直流电源成套设备。
●系统特点
■两路三相四线交流双电源进线,互为备用,主从关系,具有电气与机械互锁功能。
■均浮充装置采用高频软开关电源模块,N+1冗余热备份,具有热插拔和全隔离技术。
■主监控采用LCD中英文菜单显示,触摸屏操作,可实现人机对话。
■监控系统采用模块化组合结构,多CPU分布式控制,下设交直流转换模块JZL、开关量监控模块JD32
■内部通过RS485总线连接。
■接入开关量监察可支持两段母线5级或7级硅链控制及12路系统故障分类配置输出。
■支持所有接线方案(含三组充电机、双电池组、母线分段)。
■可选配电池巡检模块,对电池进行在线监测。
■可选配绝缘监察模块,对母线绝缘支路、直流系统接地故障进行监测。
■系统设置工作参数保存EEPROM中,掉电不丢失。
■具有合母欠过压、控母欠电压、交流故障、模块故障、电池电压导异常、绝缘故障等输出报警功能。
■各种报警信息汉字显示,当前故障最多显示36条。历史故障可存储255条。
■智能电池充电管理功能具有手动和自动二种工作模式。
■具有电池温度补偿、电池均充超时保护、电池容量评估、放电管理等功能。
■监控系统具有四遥功能
遥测功能:交流三相电压、合母电压、合母电流、控母电压、控母电流、电池充放电电流、环境温度、单节电池电压(可选)、
分路绝缘电阻(可选)。
遥信功能:交流供电状态、模块状态、合闸开关状态、控制开关状态、电池开关状态、电池熔断器状态。
遥控功能:整流模块开/关机,均浮充转换、电池活化/停止。
遥调功能:合母电压、控母电压、电池充电电流。
■主临控提供RS232/RS485通讯接口、四遥功能,内置RTU、CDT和MODBUS三种通讯协议,可与电站自动化系统连接,实现无人值守。
●系统技术参数
■输入电压范围:AC382V±15%
■输入频率范围:50Hz±10%
■输出电压:198~286V任意设定(220V系统)
99~143V任意设定(110V系统)
■输出电流:10~480A(220V系统配24整流模块)
99~143A(110V系统配24整流模块)
■功率因数:≥0.92
■效率:≥94%
■稳压精度:≤±0.5%
■稳流精度:≤±0.5%
■绝缘电阻:≥10MΩ
■绝缘强度:2KVAC一分钟无闪络、无击穿
■纹波系数:≤0.1%
■噪音:≤55dB
■电池容量:任意容量的直流电源系统
■电池充电管理:自动
■电池温度补偿:配电池巡检时可实现
■整流模块:本公司5A及以上的整流模块
■无级调压整流模块 :AUTET220D10(220V/10A可备份)
AUTET110D20(110V/20A可备份)
■海拔:≤2000m
■相对湿度:≤90%(25℃)
■环境温度:-5℃~40℃
■柜体尺寸:(高×宽×深):2260×800×600mm或2360×800×600mm
