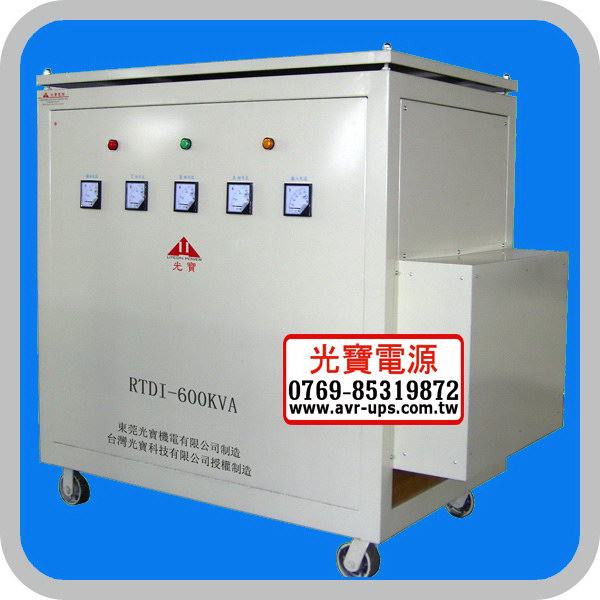

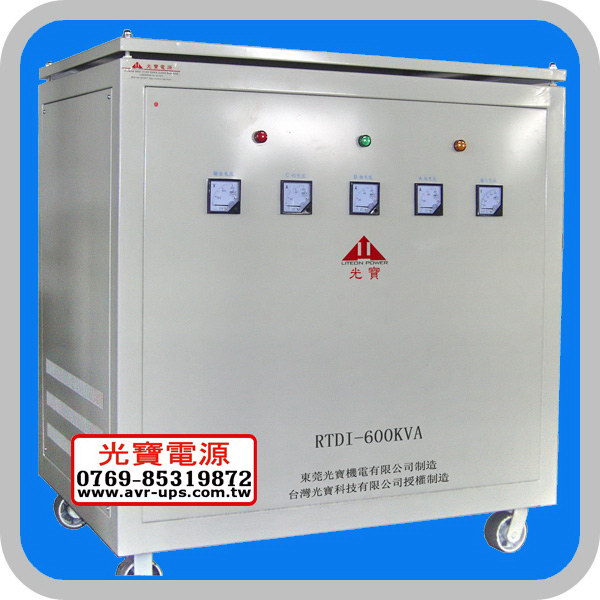

大功率干式隔离变压器

点击查看原图
公司名称:东莞市光宝机电有限公司
所属类别:电源配套分类>>变压器
电子信箱:avr-ups@163.com
联系电话:0769-85319872 / 13424881748
联 系 人:蒋昌兵
更新时间:2011-4-25 11:06:52
点击这里与企业谈话
产品详情

光宝低损耗型电力变压器(H180℃绝缘等级)



※概述

隔离变压器和自耦变压器是各种电源及电气设备的主要部件,隔离变压器由圆筒式绕组和迭片式铁芯组成,铁芯采用台湾壮钢及日本川崎公司Z11-0.35mm全新优质高硅硅钢片叠装,全斜接缝。本公司采用先进的制作工艺,有进口西班牙绕线机和全套真空压力浸漆设备;绕组采用脱胎整列绕制方法;对变压器进行真空浸漆,使变压器的绝缘等级达到F级或H级。变压器的输出和输入电压可按客户需求设计。有单相、三相或多路输入和输出等多种规格。



※ 特性

具有电压变换功能(如:△/YoYo/△接法)

具有滤波抗干扰功能(如:可以去除三次谐波)

具有耐热性,防潮性,稳定性,化学兼容性,低温性,抗辐射性和无毒环保特性。



※ 变压器的材料说明:

①铁芯

采用台湾进口及日本川崎公司Z11-0.35mm全新优质高硅硅钢片,主要材质为0.35H18H14H12Z11的优质硅钢片,我们根据客房的要求和使用条件,选用最合适之材料,使变压器性能设计达到最佳。(常规材料为日本川崎公司Z11-0.35mm全新硅钢片及台湾壮钢0.35H18高硅片)。



②线材

采用PEWUEWEIWSEIWFEAI漆包线以及玻璃丝包线,耐温等级为F级(155℃)、H级(180℃)、HC级(200℃)、C级(220℃)。(常规耐温等级为H180℃)。



③绝缘材料

采用日本Aroma公司改良A型及美国Do pont公司Nomex绝缘纸为绝缘材料,具备高温绝缘、阻燃和耐潮湿多重性能。



④接线端子排

小功率采用台湾马克端子排,外型美观,有优良的耐压,耐温,阻燃性能。大功率采用优质铜排。



⑤铁脚

主要采用数控折弯冷扎板,有镀五彩(金黄),蓝锌(银白)、白锌(象牙白)、表面阳极处理(黑色)等环保电镀可供选择。



※ 技术参数

相数

单相

三相

容量

0.5KVA-300KVA

10KVA-3000KVA

输入电压

1φ 220V/110V

1/3φ220V/380V

输出电压

根据用户需求订制各种电压

输出电压准确性

±1%

电压变动率

1.5%

输出波形失真度

无失真(与输入波形比较)

绝缘等级

F级、H级、HC级可供选择(常规为H级)

工作效率

自耦式≥99%     感应式(隔离式)≥97%

适用频率

50/60Hz

联接方式

Y/△任益组合(自耦/隔离变压器)

过载能力

允许超过1.2倍额定负载工作4小时(可长期满载)

噪声

35dB(一公尺内)

温升

60

绝缘电阻

150MΩ

抗电强度

3000VAC/1min

设计寿命

20

工作环境

温度:-20+45湿度:≤95%RH不结露

工作场所

无腐蚀性气体及导电粉尘

安规标准

产品符合VDE0550IEC439JB5555GB226等国际国家标准

冷却方式

干式风冷

备货情况

10~100KVA标准机型均备有现货,所有规格均以标准化生产,价格相当合理。

※功能特点

1、科学合理的设计,将电压变动率控制在1~1.5%以内。

2、采用日本川崎公司Z11-0.35mm全新硅钢片制做,有效减少铁损,提高效率。

3、采用进口线材制做,自身损耗降至最低,大大提高功效。

4、采用H级绝缘,美国Do pont公司耐高温Nomex绝缘材料,提高了耐高压强度、绝缘等级,延长使用寿命。

5、高效率设计,达98%以上。

6、专利外观设计,美观、新颖,功率密度大,体积小,空间使用率高。



※ 隔离变压器在稳压电源中的典型应用案例

隔离变压器在交流电源输入端的特点

1、若电网三次谐波和干扰信号比较严重,采用隔离变压器,可以去掉三次谐波和减少干扰信号。

2、采用隔离变压器可以产生新的中性线,避免由于电网中性线不良造成设备运行不正常。

3、非线性负载引起的电流波形畸变(如三次谐波)可被隔离而不污染电网。



隔离变压器在交流电源输出端的特点

4、防止非线性负载的电流畸变影响到交流电源的正常工作及对电网产生污染,起到净化电网的作用。

5、在隔离变压器输入端采样,使得非线性负载电流的畸变不影响取样的准确性,得到能反应实际情况的控制信号。

6、若负载不平衡,也不影响稳压电源的正常工作。



※ 适用范围

CNC电脑锣       SMT设备      PCB钻孔机

★激光切割机      ★冲孔加工机   ★数控车床

★印刷机器        ★自动插件机   ★自动流水线

★镭射切割机      ★实验室设备   ★塑胶射出成型机

★电子设备        ★整流装置     ★全厂变压



※关于光宝电源

无触点感应式稳压器的诞生地;最早生产、单机最大的感应式稳压器(30000KVA);大功率、高品质变压器制造专家;专业产销:工业级无触点稳压器、进口设备专用低损耗型电力变压器、调压器、工业级UPS电源、静态型变频电源、大功率直流电源、智能节电器。
