N8700系列程控
所属类别：电源应用分类>>军工电源
电子信箱：sale@xrpower.com
联系电话：010-867878915
联 系 人：市场部
更新时间：2010-8-9 13:50:03
■ 特点

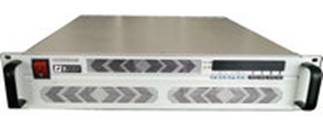

◎ 19英寸2U标准机箱，最高输出功率达5200W；
◎ 具有交流异常、过压、过流以及过热等保护功能，且过压、过流点可程序设定；
◎ 手动和计算机控制两种方式，控制方便，简单易用；
◎ 高进气量通风面板，上下不需保留通风空间，可直接堆叠；
◎ 可工作于恒压/恒流模式，方便不同场合应用；
■ 主要应用场合
1、军用测控系统； 2、故障诊断系统； 3、工业自动化生产线； 4、试验室及厂房测试； 5、元器件老化测试。
■ 军品级产品说明
本系列电源可提供军品级产品，产品代号加后缀“J”，如TA4040J，主要特性如下：
◎ 更宽的温度范围：工作温度－40～＋55℃，储存温度－50～＋70℃；
◎ 海拔高度可至4000米；
◎ 输入输出均采用Y系列军用连接器，保证快速插拔和系统连接的可靠性；
◎ 生产工艺执行QJ
◎ 内部的零部件均采取严格的“三防”措施，能满足复杂、严酷的军品使用环境要求；
◎ 采用军品级元器件并经100％筛选后装机，保证电源可靠性；
◎ 交付前均经过100％老炼，试验方法严格遵照QJ908A-98标准要求；
◎ 100％经应力筛选试验考核合格，试验条件及方法满足GJB1032-1990标准要求；
◎ 100％经环境试验考核验证，试验条件及方法满足GJB150-1986标准要求，并由具备军用产品试验资质的单位提供环境试验报告。
■ 性能特性
|
性能特性 |
|
TA4040 |
TA4060 |
TA4080 |
TA40125 |
TA8065 |
|
直流输出额定值 |
电压 |
40V |
40V |
40V |
40V |
80V |
|
电流 |
|
|
|
|
| |
|
功率 |
1600W |
2400W |
3200W |
5000W |
5200W | |
|
输出纹波和噪声 |
CVp-p |
10mV |
10mV |
10mV |
15mV |
30mV |
|
CVrms |
50mV |
50mV |
80mV |
120mV |
240mV | |
|
负载调整率 |
电压（V） |
输出电压×0.01%+额定输出电压×0.01% | ||||
|
电压调整率 |
电压（V） |
输出电压×0.01%+额定输出电压×0.01% | ||||
|
编程精度 |
电压（V） |
输出电压×0.05%+额定输出电压×0.05% | ||||
|
回读精度 |
电压（V） |
输出电压×0.05%+额定输出电压×0.05% | ||||
■ 补充特性
|
补充特性 |
|
|
|
远端感应补偿 |
V/引线负载 |
2V |
|
过压保护 |
范围（V） |
额定电压*5%～额定电压*105% |
|
编程分辨率 测量分辨率 |
电压（V） |
额定电压*0.02% |
|
电流（A） |
额定电流*0.2% | |
|
前面板显示精度 |
电压（V） |
4位，精度是全测程的0.5%±1数 |
|
电流（A） |
4位，精度是全测程的0.5%±1数 | |
|
输出响应时间 |
<50ms | |
|
串联能力 |
串联2台 | |
|
接口能力 |
标准配置RS232+RS485,可选配GPIB等接口 | |
|
环境条件 |
环境 |
室内使用，安装类别II（AC输入）污染度2 |
|
工作/储存温度 |
| |
|
工作/储存湿度 |
30%至90%/10%至95% 相对湿度（无结水） | |
|
工作海拔 |
3000米 | |
|
AC 电网输入 |
输入范围 |
176-264 VAC；45-55Hz； |
|
功率因素 |
≥98%，在标称输入和额定输出功率 | |
|
效率 |
≥85% | |
|
浪涌电流 |
≤25A | |
|
尺寸 |
| |
本公司会不断改进产品外观及性能指标，网页内容仅供参考，以实物和说明书为准。
