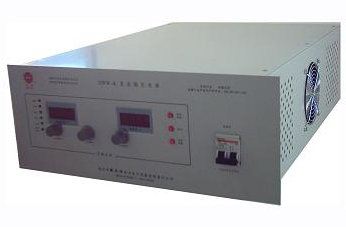

DWW-K精密直流稳压稳流开关电源
所属类别：电源产品分类>>开关电源(AC/DC)
电子信箱：skini11@163.com
联系电话：021-37010021
联 系 人：刘
更新时间：2010-10-8 10:02:25
开关电源与线性电源比较（以电解电容器老练为例）
|
项目 |
线性电源 |
开关电源 |
|
功率因数 |
输出低端极低，高端≤0.8，平均0.5左右 |
从低端到高端全程≥0.9 |
|
效率（平均） |
≤60% |
≥85% |
|
体积 |
1个单位 |
1/4 |
|
重量 |
1个单位 |
1/4 |
|
可靠性 |
由于效率较低，电源内部功耗大，温升高，元器件工作环境恶劣，故障率较高 |
由于效率很高，内部功耗小，温升低，主要元器件全部采用进口器件，故障率较低 |
|
耗电（图中Iin是老练电源初级电流，T是老练时间） |
|
 |
|
在电源升压过程中，输入电流一直保持最大值，直到升压结束，输入电流随输出电流同步下降。 结论：耗电大 |
在电源升压过程中，输入电流随着输出电压增加而增大，升压结束后，输入电流随输出电流同步下降。 |
性能特点：
1、 输出范围：输出电压0—1000V、输出电流0—500A，输出功率≤10KW，在此范围内的任意电压、任意电流均可选择
2、
稳压稳流：电压电流值从零至额定值连续可调，稳压稳流自动转换3、 短路保护：允许在任何工作状态下短路或短路开机，当输出短路时，电源声光报警，短路解除时，恢复正常工作
4、 过流保护：电流保护值在额定值范围内连续可调，输出电流超过设定值时电源会发出声光报警
5、 过压保护：电压保护值在额定值范围内连续可调，电源输出电压超过电压保护值时会发出声光报警，同时关断输出
6、 放电功能：供容性负载关机放电用（选配）
7、 输出显示：LED数码管显示（标配）
8、 脉冲工作：配时间控制器构成直流脉冲电源（选配）
9、 智能化：RS-485接口、时间控制器、0～10V(或0～5V)外接电源控制模块等（选配）
主要用途
l 电解电容器老练，钽电容器赋能
l 直流电机检测、老化；电动车电机检测、老化
l 电阻器、继电器、马达、晶体管等电子元件老
化，例行试验
l 实验室，电子设备、自动测试设备
l 电子检验设备、生产流水线设备、通讯设备
l 电解、电镀、电化学设备
技术指标
|
输出电压调节范围 |
1%-100%额定值连续可调 |
|
输出电流调节范围 |
1%-100%额定值连续可调 |
|
负载效应 |
≤0.1%（电源输出电流从零至额定值变化时引起的输出电压变化率。输出为最高电压，最大电流时测量） |
|
源效应 |
≤0.1% （输入电源电压变化±10%时引起的输出电压的变化率。输出为最高电压，最大电流时测量） |
|
纹波电压 |
≤0.1%+50mV（输出为最高电压，最大电流时测量） |
|
显示方式 |
电压表为3或4位半LED数码管显示(根据客户要求配置) 电流表为3或4位半LED数码管显示(根据客户要求配置) |
|
显示分辨率 |
电压表0.1V 电流表0.01A（注：不同规格电源显示精度不一样） |
|
显示误差 |
电压表≤1%±1个字，电流表≤1%±1个字（注：在10%-100%量程内） |
|
保护方式 |
过压跳闸保护；过流及短路声光报警保护 |
|
时漂 |
≤0.3% 额定值(电源连续工作时间大于8小时引起的输出电压的变化率) |
|
温漂 |
≤0.04%额定值/℃（在电源允许使用环境温度范围内由环境温度变化引起的输出电压变化率） |
|
工作方式 |
连续 |
|
输入电压 |
AC220V±10%，50HZ±5HZ |
|
使用环境 |
温度：-20℃-+40℃ 湿度：≤80% |
常规规格及外形尺寸
|
规格 |
尺寸 |
规格 |
尺寸 |
规格 |
尺寸 |
|
5V20A |
4# |
30V200A |
2# |
300V20A |
2# |
|
5V50A |
4# |
50V5A |
4# |
400V1A |
4# |
|
5V100A |
4# |
50V10A |
4# |
400V2A |
3# |
|
5V150A |
3# |
50V20A |
3# |
400V5A |
3# |
|
5V200A |
3# |
50V50A |
3# |
400V10A |
2# |
|
5V300A |
3# |
50V100A |
2# |
400V15A |
2# |
|
5V500A |
3# |
80V5A |
4# |
500V1A |
4# |
|
12V10A |
4# |
80V10A |
4# |
500V2A |
3# |
|
12V50A |
4# |
80V20A |
3# |
500V5A |
3# |
|
12V100A |
3# |
80V30A |
3# |
500V10A |
2# |
|
12V150A |
3# |
80V50A |
2# |
600V1A |
3# |
|
12V200A |
2# |
100V2A |
4# |
600V2A |
3# |
|
12V300A |
2# |
100V5A |
4# |
600V5A |
3# |
|
12V500A |
2# |
100V10A |
3# |
600V10A |
2# |
|
24V5A |
4# |
100V20A |
3# |
700V1A |
3# |
|
24V10A |
4# |
100V30A |
3# |
700V2A |
3# |
|
24V30A |
4# |
100V50A |
2# |
700V5A |
2# |
|
24V50A |
3# |
200V1A |
4# |
700V10A |
1# |
|
24V100A |
3# |
200V2A |
4# |
800V1A |
3# |
|
24V150A |
3# |
200V3A |
4# |
800V2A |
3# |
|
24V200A |
2# |
200V5A |
3# |
800V5A |
2# |
|
24V300A |
2# |
200V10A |
3# |
800V8A |
2# |
|
30V5A |
4# |
200V20A |
2# |
1000V0.5A |
3# |
|
30V10A |
4# |
200V30A |
2# |
1000V1A |
3# |
|
30V20A |
4# |
300V1A |
4# |
1000V2A |
2# |
|
30V50A |
3# |
300V5A |
3# |
1000V3A |
2# |
|
30V100A |
3# |
300V10A |
3# |
1000V5A |
2# |
|
尺寸： 1#：（宽）520×（高）250×（深）620 2#：（宽）470×（高）200×（深）595 3#：（宽）440×（高）140×（深）470 4#：（宽）330×（高）120×（深）350 注：特殊规格可定做，外形尺寸可根据客户要求制作。 | |||||
