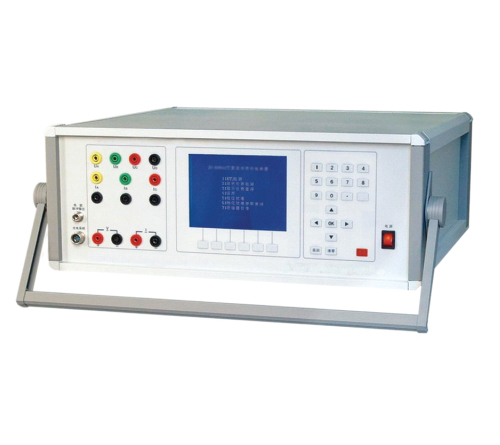

JYM-3C多功能电测量仪表检定装置

公司名称：河南星创科技发展有限公司
所属类别：电源配套分类>>测试仪器
电子信箱：sale@singtront.com
联系电话：0371-65852132
联系人：李广玉
更新时间：2012-11-29 9:41:58

产品详情

产品简介

本装置是按照原电力部检定规程JJG124－93《电流表、电压表、功率表和电阻表检定规程》及相关国家标准的要求而设计的三相0.05级表源一体化装置。装置中表的核心技术用的是数字信号处理器（DSP）和16位高速模数转换器组成的高精度工频交流采集器；源的信号部分用的是DSP和16位高速数模转换器组成可控制的正弦波、畸变波信号源。装置具有精度高、工作稳定可靠、操作方便，便于携带，实现了真正意义上的多功能电测量仪表检定，是广大企业计量工作者的得力助手。

产品特点

1 可对各种交直流电压表、电流表、功率表、频率表、功率因数表、相位表、同步表进行校验检定。
2 可对各种单三相机械式、电子式及多功能电能表进行校验。
3 三相表源一体化设计，集成度极高，稳定可靠，便于携带。
4设有RS-232接口。通过上位机软件（选件），由PC机控制本装置可进行自动或手动检验，并对结果进行处理和管理。
5 设有大容量的非易失性存贮器，可存贮248块被检表的检测原始数据，以供查阅和上传。

技术参数

1 交流电压量程　　57.7V，100V，220V，380V，500V 　每档输出容量　20VA；
2 交流电流量程　　0.5A，1A ，2.5A，5A，10A，20A　　最大输出容量　20VA；
3 交流电压、电流调节范围 0～123%，调节细度 5×10－5；
4 工频交流电压、电流、有功功率准确度 0.05% FS；
5 无功功率准确度 0.1% FS
6 电流对同名相电压的相位准确度　　0.050；
7 频　率　　调节范围 45～65HZ，调节细度 0.001HZ，调定值准确度 5×10－5；
8 相　位　　调节范围0～359.990，调节细度 0.010；
9 交流电压、电流输出波形失真度　　 ≤0.3%；
10 交流电压、电流及功率输出稳定度　 ≤0.01% FS/100s；
11 谐波2～21次，幅度0～20%，各次谐波相位细度0.010•N（N为谐波次数）；
12 直流电压量程　75、150、300、500V，　　每档输出容量100mA；
13 直流电流量程　0.5、1、2.5、5、10、20A ，最大输出容量20VA；
14 直流电压、电流调节范围0～120% FS，　　　　　调节细度5×10－5；
15 直流电压、电流输出稳定度　 U:≤0.01% FS/100s,I: ≤0.02% FS/100s（峰－峰值）；
16 直流电压调定值准确度　　　　　　　量程的0.05% FS；
17 直流电流调定值准确度　　　　　　量程的0.1% FS；
18 直流75mV输出（负载≥5Ω）准确度 0.1% FS；
19 电能表测量综合误差 0.1 0.05% FS (脉冲输出 ≤90kHz；三相额定值=60kHz)；
20 工作电源　单相220V±10%，　50HZ±5%；
21 使用环境　温度200C±100C，　相对湿度≤85%RH；
22 体积重量　　约460×430×185mm3，　20kg
