概述
油浸式稳压器由调压变压器TS(包括油箱、定子、转子顶盖、传动控制电机M、手轮机构及控制线路板调压控制二次线路元件)等组成。通过电传电动机或手轮机构及齿轮耦合来实现转动调压,转动范围在180º内,并在油箱上端设有电器限位及机械限位,电器限位由行程开关来切断电动机电源,机械限位由保护螺栓来阻断其转动极限。定子绕组及转子绕组通过底坐架固定,放入油箱中,箱内装有10#变压器油,在负载产生热量时,通过油浸冷却方式,经散热管散热。具有错相、缺相、超压、过流保护;主回路无触点调节、无机械磨损、无火花产生、无干扰影响、故障率低等特点;而且耐强冲击、瞬间超载能力非常强、使用寿命长、无需维护等优点。
特点
主要特点:
1、输出电压精确
控制基板采用精密逻辑电路配合精密组件,在恶劣的环境,均可以以最精确的电压输出,精确度在380V(1~3%)内,可自由设定。
2、无段电压调整(无刷式)
感应式、无触点在负载电压,呈线性升压降压调整。
3、特性优良
采用日制高磁柬矽钢片,使空载损失、无载电流减到最低。使稳压器发挥最高性能,减少电力损耗。
4、超足容量、超载能力强
本稳压器可100%负载,连续使用且可使瞬间2-3倍电流通过,而不致损坏本机。
5、坚固耐用、使用年限长
内部主体为感应电压调整器IVR内无碳刷等接触器及元件,帮永不磨损,坚固耐用为主要特点。
6、易保养及维护
采用模组化设计,所有元件均已规格化。只需保持内部清洁,无需任何特别保养。
7、适合做超大容量
感应式单机可做超大1600KVA以上机型。
适用范围:
SMT、CNC、PCB、火花机、大型机床、塑胶模具厂等,车间稳压、全厂稳压等……
技术参数

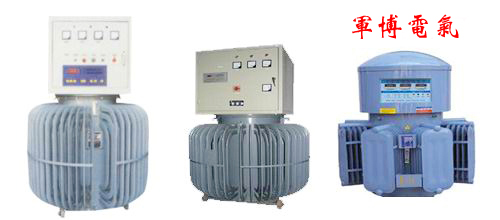

TNSJA 油浸感应式稳压器
输入电压:380V±15%
输出电压 :380V
频率 50HZ
抗电强度:200V/60S<10mA
绝缘电阻:>20MΩ
效率:98%
稳压精度:±1~5%(可设置)
响应时间:<0.5S
波形失真:<3%
环境温度:-5℃~+40℃
对比湿度:<95%
温升:≤55℃
噪音:<65dB
保护功能:过/欠压、相序、过流、过载
产品均采用进口材料及配件以及台湾技术。
