25W宽压2：1输入12V转正负9V稳压模块DC-DC
产品详情
|
产品特性
n 开关型、效率高达89%
n 超低纹波噪声
n 隔离电压1500V
n 金属封装，国际标准引脚
n MTBF >100万小时
n 自然空气冷却，无需散热片
n 工作温度：-40℃～+85℃
产品概述

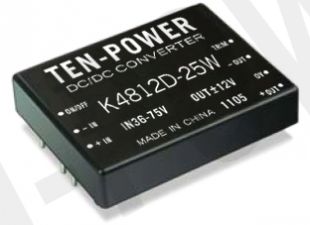

TEN-POWER的KxxxxD-25W 系列产品宽电压输入9-18VDC，18-36VDC，36-75VDC，隔离电压1500VDC，具有过流保护，短路保护功能，广泛应用于工控、通信、测试设备、电力等领域。该产品适用：
l 输入电压变化≤2：1
l 隔离电压 ≤1500VDC；
l 输出电压稳定和要求噪声低。
|
产品型号一览表 |
|
|
型号 |
输入 |
输出 |
效率 |
|
标称值
（VDC） |
输入范围
（VDC） |
电压
（VDC） |
电流mA |
|
Max |
% |
|
K1205D-25W |
12 |
9~18 |
±5 |
±2500 |
85 |
|
K1209D-25W |
±9 |
±1390 |
86 |
|
K1212D-25W |
±12 |
±1042 |
86 |
|
K1215D-25W |
±15 |
±833 |
86 |
|
K2405D-25W |
24 |
18~36 |
±5 |
±2500 |
87 |
|
K2409D-25W |
±9 |
±1390 |
88 |
|
K2412D-25W |
±12 |
±1042 |
88 |
|
K2415D-25W |
±15 |
±833 |
89 |
|
K4805D-25W |
48 |
36-75 |
±5 |
±2500 |
87 |
|
K4812D-25W |
±12 |
±1042 |
87 |
|
K4815D-25W |
±15 |
±833 |
89 |
|
输出特性表 |
|
项目 |
工作条件 |
Min |
Type |
Max |
单位 |
|
输出功率 |
|
2.5 |
--- |
25 |
W |
|
输出电压精度 |
|
|
±1.0 |
±2.0 |
% |
|
电压调节率 |
满载，输入从低电压到高电压。 |
--- |
±0.2 |
±0.5 |
|
负载调整率 |
10%到100%负载 |
--- |
±0.5 |
±1 |
|
纹波+噪声 |
20MHz带宽 |
--- |
--- |
150 |
mVp-p |
|
输出短路保护 |
|
持续短路保护，自恢复 |
|
温度漂移 |
100%负载 |
--- |
--- |
0.03 |
%/℃ |
|
开关频率 |
100%的负载，输入电压范围 |
--- |
400 |
--- |
KHz |
|
Trim电压调整端 |
|
±10%Vout |
VDC |
|
ON/OFF端 |
模块开启(逻辑参考地-Vin) |
3.5 -12VDC 或者开路 |
|
模块关闭(逻辑参考地-Vin) |
0-1.2VDC |
更多参数请到我司网站下载相关数据手册或直接来电咨询。谢谢
| | | | |
