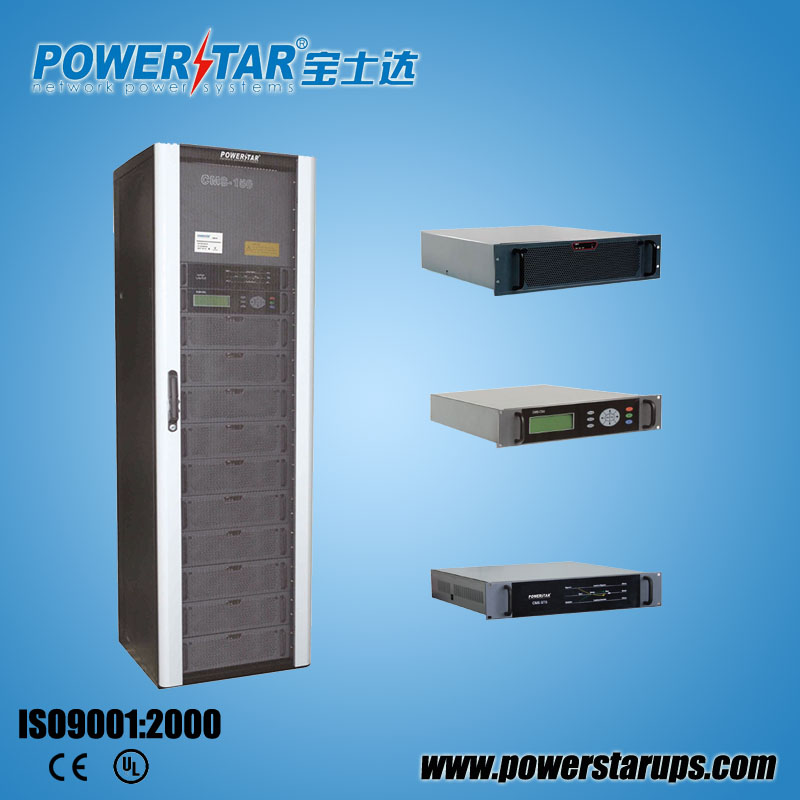

模块化UPS不间断电源

点击查看原图
公司名称:大连宝士达电源股份有限公司
所属类别:电源产品分类>>UPS电源
电子信箱:dlchengcheng0529@163.com3
联系电话:0411-84820118
联 系 人:程乘
更新时间:2011-12-12 11:14:39

产品详情

品介绍:

宝士达CMS系列工业级非隔离型模块化UPS不间断电源系统,是为满足电力系统的更高要求而设计的高可靠性产品。该系统采用独创的在线式三变换结构,三进单出、三进三出等运行方式,功率模块内置交流隔离变压器,使输入市电、电池组和交流输出三者之间相互隔离,因此可为负载提供高品质正弦波输出和全方位的保护;该电源系统由多台独立的功率模块并联,在无主同步的条件下运行,实现了N+X并联冗余备份工作,大大提高了系统的整机可靠性;该电源系统能方便灵活的与用户现有的大容量220V电池组相匹配使用,节省了用户对电池组的投资和维护;该电源系统具有完善的自我检测和保护功能、大屏幕LCD显示、智能化的“人-机”对话菜单及远程监测监管功能。该电源系统使用了业内独创的“模块休眠”技术,不论带载量的多少,均可使整机实际运行效率始终保持在95%,是目前业内体积最小、效率最高、能耗比最低、功率密度最大的产品,并具有极高的性价比。

(1)静态开关

静态开关模块主要用于逆变输出和交流旁路电源之间的快速切换,以全面提高系统的供电安全性和可靠性,接收两组AC输入,选择一组输出,在线工作情况下,静态开关将功率模块逆变输出连接到系统输出上,如果功率模块在某一特定时间内不能够提供足够的电压,静态开关将立即切换到旁路电源。

静态开关采用混合型控制技术,采用可控硅和交流接触器并联方式工作,它既解决了切换时间问题,又提高了静态开关的抗冲击和抗短路能力,使系统的可靠性、稳定性大大提高。内部具备自检功能;互锁功能;系统输出异常保护功能;瞬间掉电保护功能;输出过载、短路保护功能。具备RS485通信功能,在线更换不影响对负载供电。它还具备UART通信功能,可与系统监控、模块单元进行通信,随时发送和接收工作指令及各种告警信息。

(2)系统监控

系统监控位于机柜的偏上方,通过显示、操作面板,可以方便地了解系统的工作状态,查询参数及各种事件信息。系统安装完后,用户对系统的所有操作都可以通过监控器的操作面板完成。

系统监控对系统数据采集由双核16位处理器完成。显示器采用128×240的VDF技术,显示清晰靓丽。采用6键导航、3键操作的菜单形式,操作简便灵活。可提供RS232、RS422、RS485通讯接口,标配TCP/IP扩展卡进行远程网路监控及多路干接点输出。系统监控分为三个区域:状态指示灯区域、数据信息显示区、按键操作区。状态指示灯区通过LED的不同状态向用户提供简单的系统状态信息;LCD数据信息显示区通过LCD显示屏向用户提供详细的系统状态信息,系统监控显示:系统数据(SYSTEM)、模块数据(UPSMDULE)、历史事件记录(EVENTS)、功能设定(SETUP)四个操作界面。采用中英等多种语言显示,可随需切换。为用户提供友好的操作界面;按键操作区通过九个按键将用户的指令与系统联系起来,用户操作按键时,LCD显示屏都有相应的信息显示。

 (3)功率模块

功率模块采用多制式在线式双变换技术,将市电整流、滤波、稳压后变换为直流电,该直流电在为后级逆变电路供电的同时又对电池组进行充电和管理,后级逆变电路为一高效率的三阶正弦波调制电路,再将直流电重新逆变为交流电,为负载提供稳压、稳频、持续、可靠的电源。其交流输入为三相或单相市电,输出直流为±384V为专用电池组充电,输出交流为三相或单相正弦波交流电压。

模块内部具有开机自检功能、交流输入过/欠压保护、交流输出过/欠压保护、输出过载保护、短路保护、过温保护、输出异常自动脱离保护、电池过放电保护等。

模块具备完善的保护功能及智能通信接口,可与系统监控器进行通信,随时发送和接收工作指令及各种告警信息。

模块内部具备完整的UPS功能,集整流、逆变、充电和控制于一体,不需要外接同步控制信号或其他控制手段,模块即可正常工作,减少了系统运行瓶颈,提高了可靠性。

有效的模块防尘设计:IP防护等级为(IP30)、正面防护面网和滤网可在线拆卸清洗、可以在恶劣的环境中使用。



·应用领域:

数据处理中心、服务器系统、ISP服务商、通信系统、核心网络设备、电信、金融、证券、保险、政府、税务、交通、医疗、企业等。



·性能特点:

CMS系列模块化UPS系统不仅具有并联冗余的特性,可以完全取代传统的1+12+1并机系统,而且是一个绿色电源方案,具有高输入功率因数、低谐波失真、高效率以及高稳定性和可靠性的优点,配合功能强大的监控软件及全面的通讯界面,适合精密设备及机构,尤其电信、电力行业的应用。

■冗余性:CMS系统为并联冗余UPS电源,三进单出或三进三出等多制式运行。系统为模块式结构,由静态开关模块、系统监控模块和1到N个功率模块并联组成。系统容量有60KVA、100KVA、150KVA、200KVA、240KVA、480KVA,功率模块为6KVA、10KVA、15KVA、20KVA四个功率范围,用户可根据负载大小随意选择,功率模块采用热插拔模式随意进行扩充、更换;CMS系统采用无主从并联、多级分散式控制技术,阵列中的所有功率模块平均负担系统负载,各并联模块皆为内置冗余的智能型独立个体,无需系统监控对并联系统集中控制,无运行瓶颈、性能可靠。任何模块发生故障后(包括系统监控),CMS系统的冗余设计便会充分发挥效用,全面保障设备正常运转,实现最大程度的故障冗余,同时用户可根据需要选择超过一次容错率的冗余;

■扩展性:CMS系统结构极具弹性,为冗余可升级系统,N+X冗余,可根据用户需求进行在线升级扩容。功率模块的设计概念是在系统运行时可随意移除和安装而不影响系统的运行及输出,使投资规划实现随需扩展,让用户随业务发展实现动态成长既满足了后期设备的随需扩展,又降低了初期购置成本;

■可用性:CMS系统具有超强的并联功能,是高端UPS技术的领先代表,其平均无故障时间值(MTBF)是传统UPS1.5倍,平均无重故障值(MTBCF)是传统UPS系统的3倍,平均修复时间值(MTTR)在系统正常运行状态下仅需5分钟;

■灵活性:CMS系统的电池组(±384V)由系统中所有UPS模块共享(包括充电和放电)。其可按用户需求使用一组电池或并联多组池来增加系统备用时间。CMS系统采用灵活的电池接入方式,减少了电池电压和数量,提高了电池组的使用寿命;

■安全性:CMS系统的功率模块采用三相五线输入。CMS系统在线运行时,无论三进单出、三进三出、单进三出或单进单出工作方式,无论输出的负载是否平衡,输入市电的零线均无电流、无电压,因此可以满足各类关键设备对零地电压的安全要求;

■环保性:CMS系统的PFC电路使用先进有源平均电流控制技术,可达到输入电流总谐波失真(THDI)只有5%,同时单位输入功因PF=0.999。线性负载条件下,极大降低电网污染,有效减少电网负荷和电源损耗,整机效率高达93%以上,大幅节省能源;

■管理性:CMS系统内置完善的电源分析及多种通讯接口,配备智能化监控软件,通过各种通信接口与管理员进行双向互动沟通,使管理员随时对系统进行远程监控,对一些异常现象进行预处理,使系统始终平稳可靠运行;每个模块内部设置专门的充电整流器,可靠性高,无高频杂波,避免高频波对电池寿命的影响;避免电池在充电时过热,延长了电池的使用寿命;系统监控可自动对电池组进行均浮充转换和限流充电;可设置均浮充电压和充电限流值;具备温度补偿和自放电检测功能;

■维护性:CMS系统采用了先进的UPS模块热插拔技术,单体模块可任意在线投入或退出并联单元,无需停电操作。实现了并联系统在线维护,同时该操作无需专门的仪器和技术即可进行。
