衡孚电源HF10W-S-5(5V2A)

点击查看原图
公司名称:南京市白下区衡孚电子经营部
所属类别:电源产品分类>>开关电源(AC/DC)
电子信箱:ssj448@163.com
联系电话:13776688994
联 系 人:施水杰
更新时间:2017-4-11 18:28:41

产品详情



10W单路输出系列/ 10W Single Output Standard Series




特性/ Features:





l  传统系列,高可靠性
Traditional series, high reliability





l  采用105长寿命电解电容
Electrolytic capacitors all 105

l  F602  100 x 58 x 31(mm)

l  内置EMI滤波器
Built-in EMI filter



l  保护功能:过载/短路保护
Protections: overload/ short circuit



l  5年保修
5 years limited warranty





交流输入电压范围

AC input voltage range

170~264VAC (210~370VDC)

交流输入频率

Input frequency

47~63Hz

输入启动冲击电流

Inrush current

30A/230V(冷态时)

cold start, 30A/230V

输入漏电流

Input leakage current

0.7mA/ 230VAC

电网调整率(满载时)

Line regulation (full load)

≤±0.5%

输出电压可调范围

Output voltage adjust range

±10%

输出过载保护

Output overload protection

105~150%

绝缘强度

Withstand voltage

I/P -O/P: 1.5KVAC/1min

I/P -F/G: 1.5KVAC/1min

O/P-F/G: 0.5KVAC/1min

上升时间

Rise time

满负载时为50ms(典型值)

50ms@full load (typical)

保持时间

Hold up time

满负载时为20ms(典型值)

20ms@full load (typical)

工作温度

Operating temperature

-20~+70 (参照减额曲线)

-20~+70 (refer to the derating curve)

安规标准

Safety standards

设计参照(design meet) GB4943, UL60950, EN60950

冷却形式

Cooling method

自然冷却

convection

装箱方式

Packing

0.13kg/, 99/

0.13kg/pcs, 99pcs/CTN







Model

直流输出

DC Output

负载调整率

Load regul.



R&N



Efficiency

HF10W-S-5

 5V 2.0A

0.5%

 80mV

71%

HF10W-S-12

12V 1.0A

0.5%

120mV

76%

HF10W-S-15

15V 0.8A

0.5%

120mV

78%

HF10W-S-24

24V 0.5A

0.5%

150mV

79%

HF10W-S-48

48V 0.2A

0.5%

150mV

80%



* 3~48VDC 输出均可供选择。 (* 3~48VDC output all available.)




Drawing

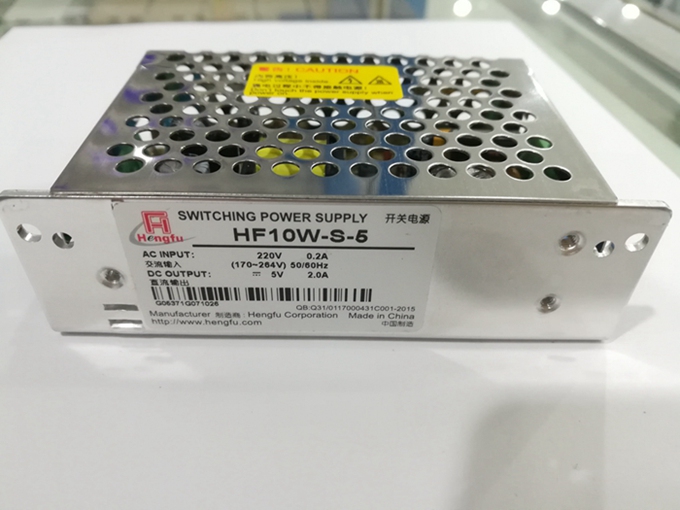

HF10W-S-5(5V2A)实拍图:













HF10W-S-5(5V2A)细节图:





   衡孚企业——全系列工业开关电源专业生产厂商,创始于1992年。由衡孚自主投资建造的新工厂位于上海松江区,占地面积25亩,厂房面积13000m2。产品系列从5W1000W5000余种规格为客户提供了极大的灵活性。产品涵盖AC/DC DC/DC标准品、PFC电源、开板式电源、充电电源、导轨安装式电源、LED 电源及特殊定制品。



企业通过权威认证机构SGS公司ISO9001质量体系认证,现已有50多个产品系列通过ULTUVCBCECCC认证。我们拥有各类先进的生产和检测设备,如全自动波峰焊和回流焊设备、AI插件机、贴片机、开关电源自动测试系统、ROHS光谱分析仪、EMC测试系统、环境试验箱、程控恒温老化房、数据采集仪等。产品100%满负载老化,关键部件一贯采用世界品牌的元器件,以确保电源的长寿命和高可靠性。

凭借二十年专业从事开关电源研发和制造的经验,我们已与全球几百家大中型企业建立了长期合作关系,分别涉及工业控制、通信、LED显示屏及灯饰亮化工程、电梯设备、激光设备、广播电视、计算机网络、医疗器械、智能监控、车载系统、金融设备等各个重要领域,其中有很多是上市公司及世界500强企业。我们专业的销售队伍——遍布北京、上海、深圳、广州、西安、成都、武汉、沈阳、济南、南京、杭州、苏州、合肥、郑州、长沙等中国各大中型城市的17个办事处及遍布全球的经销商,将随时为您提供专业的技术支持和迅捷的售后服务。我们拥有强大的研发队伍,将竭诚为您提供最佳的电源解决方案,并成为您最值得信赖的合作伙伴!

上海衡孚开关电源----2008年北京奥运会鸟巢卷轴开关电源供应商

国庆60周年阅兵式上,衡孚电源被用于天安门广场上的巨型LED显示屏,实况转播了激动人心、令全球瞩目的阅兵式。因为产品的卓越表现和优质的服务,衡孚被评为“60周年天安门LED全彩大屏幕最佳供应商”。

 2016 年7 月,在安徽成立安徽衡孚电子科技有限公司,投资建设安徽工厂生产基地,占地面积100 亩,已经建设完成的一期厂房面积21000m2,二期建设厂房面积40000m2。

衡孚企业拥有众多的国际先进的加工制造设备。为产品的制造能力和制造质量提供了可靠的保证。强大的研发队伍,每年开发新品几百种。我们将提供理想的电源解决方案。为客户独生设计各类特殊规格的开关电源,以满足个性化的需求。我们的专业设备有:

ATE

ICT

波峰焊:

环境试验

耐压测试

贴片回流焊

自动插件

EMI

恒温老化

终检

我们总部的仓库













为了更好的服务客户,我们更新了电源商标标签。



企业连续多年通过了ISO9001-2008认证。凡是通过认证的企业,在各项管理系统整合上已达到了国际标准,表明企业能持续稳定地向顾客提供预期和满意的合格产品。站在消费者的角度,公司以顾客为中心,能满足顾客需求,达到顾客满意,不诱导消费者。
