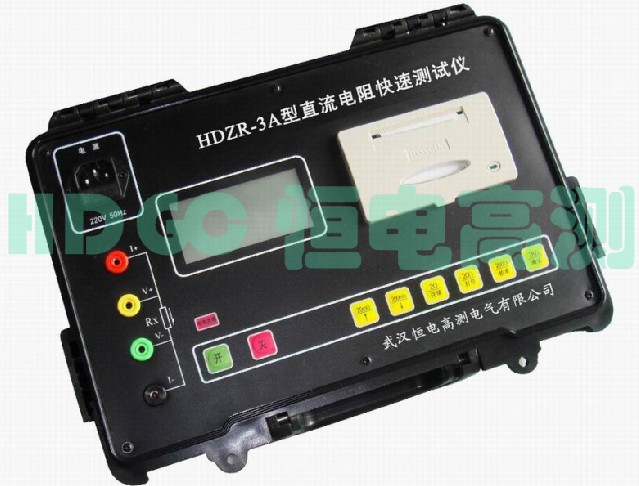

直流电阻快速测试仪

点击查看原图
公司名称:武汉恒电高测电气有限公司
所属类别:电源配套分类>>测试仪器
电子信箱:whhdgc@163@.com
联系电话:027-83522820
联 系 人:
更新时间:2011-12-6 9:52:43

产品详情

一、产品应用:

测量变压器绕组的直流电阻是一个很重要的试验项目,在《电力设备试验规程》中,其次序排在变压器试验项目的第二位,《规程》规定在变压器交接、大修、小修、变更分接头位置、故障检查及预试等,必须测量变压器绕组的直流电阻,其目的是:

检查绕组内部导线和引线的焊接质量;

检查分接开关各个位置接触是否良好;

检查绕组或引出线有无折断处;

检查并联支路的正确性,是否存在由几条并联导线绕成的绕组发生一处或几处断线的情况;

检查层、匝间有无短路的现象。

本仪器界面设计采用微机控制,大屏幕背光汉字液晶屏显示,操作简便、显示清晰人机交互界面友好,测量过程及仪器工作状态提示明确充分,不需操作人员记忆过多的规程;采用电流源线性补偿技术,测试稳定、测量精度高、速度快,提高了测量效率,减轻了操作人员的工作强度。技术上采用四端测量,消除引线电阻与接触引起的测量误差。有过压防护功能,能防反电动势冲击。面板式打印机可快速打印测量结果(选用)。体积小、重量轻、携带方便。

本仪器适用于各类电力变压器互感器绕组等感性低阻值电阻的测量与分析。

二、设备组成:

l  仪器主机                           一台

l  测试线                             一附

l  使用说明书                         一份

l  AC220V电源连接线                 一根

l  AC250V-2A保险管                  两只

三、技术要求

一)、主要技术指标

1主要技术指标

l  测量范围02000Ω(共六档)

l  测试电流3A(20mΩ2Ω)0.3A(20Ω)0.03A(200Ω)0.003A(2000Ω)

l  分辨率1μΩ(20mΩ)10μΩ(200mΩ) 0.1mΩ(2Ω)1mΩ(20Ω)10mΩ(200Ω)0.1Ω(2000Ω)

l  准确度1mΩ2000Ω    ( ±0.2 %   RDG +2 d )

2其它

l  整机功耗≤30W

l  工作温度与湿度040≤ 85 % RH

l  耐压 AC1.5kV  50HZ  1min

l  工作电源14.8V/2.2Ah锂离子可充电电池;  AC220V 50 HZ (±10 %)

l  尺寸350mm(L)× 260mm(W)× 140mm(D)

l  重量3kg

二)、使用文法

1将被测设备,用仪器配备专用测试线连接,按下图连接,同时确保各测试夹具夹接牢固、可靠。

2开启仪器电源开关,仪器显示“欢迎使用”,稍后进入“量程选择”界面,此时用“向上、向下”键移动光标,选择所需设定的测试量程,按下“确认”键仪器开始测量。

3仪器进入测量状态中,LCD屏幕显示充电模拟条,待充电完成后LCD屏幕显示数值,即为被测设备直流电阻值,此时按下“确认”键数值将被保存并锁定。当屏幕长时间显示“超量程”,“返回” 键返回上一级菜单,选择高一档测试量程重新测试,请检查测试回路是否开路。

4仪器进入数据锁定界面,按“打印”键数据将被打印,数据打印完毕后仪器将自动放电,放电后返回上一级菜单。

此次测试结束。

:测试过程中,出现超量程或测试夹脱落时仪器将出现“超量程”提示,请按“返回”键,放电后返回上级菜单重新操作。

5接入AC220V电源后,仪器进入交流电源测试状态, 此时仪器“电源指示”灯点亮。未接入AC220V电源状态下测试都为直流电源测试。

6接入AC220V电源后,仪器将进入对锂电池充电状态(无需开启ON/OFF开关),此时仪器“电源指示”灯和“充电指示”灯点亮,充电指示灯闪烁,电池充满时充电指示灯停止闪烁。(一般充电时间不少于8小时)

二)、主要技术指标

1主要技术指标

l  测量范围02000Ω(共六档)

l  测试电流3A(20mΩ2Ω)0.3A(20Ω)0.03A(200Ω)0.003A(2000Ω)

l  分辨率1μΩ(20mΩ)10μΩ(200mΩ) 0.1mΩ(2Ω)1mΩ(20Ω)10mΩ(200Ω)0.1Ω(2000Ω)

l  准确度1mΩ2000Ω    ( ±0.2 %   RDG +2 d )

2其它

l  整机功耗≤30W

l  工作温度与湿度040≤ 85 % RH

l  耐压 AC1.5kV  50HZ  1min

l  工作电源14.8V/2.2Ah锂离子可充电电池;  AC220V 50 HZ (±10 %)

l  尺寸350mm(L)× 260mm(W)× 140mm(D)

l  重量3kg
