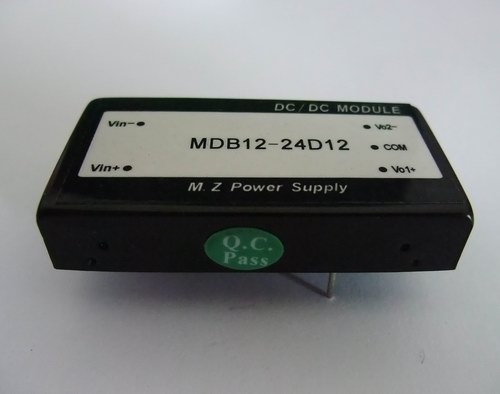

DC/DC模块电源7W～15W
所属类别：电源产品分类>>模块电源(DC/DC)
电子信箱：meizan888@163.com
联系电话：0571-88915820
联 系 人：陈平
更新时间：2011-5-16 11:52:29
MDB系列7-15W 产品特性(引针式宽电压隔离系列)
·输出电压精度 单、双路均流±1%；
双路输出电压或电流不同
Vo1：±1% Vo2: ±3%
·电压调整率 Vo1：±0.05% Vo2: ±1.5%
·负载调整率 Vo1：±0.5%
Vo2: ±1.5%（20%~100%标称负载）
·限流保护
·遥控开/关控制
·满载工作温度（壳温）范围-25℃~+95℃
·存储温度范围 -45℃~+105℃
·冷却方式 自由空气
·隔离电压 500VDC（普通型）
·效率 85%（典型值）
·温度系数 ±0.02%/°C
·开关频率 300KHz
·MTBF 2X105Hrs
技术参数:
|
型号 |
输入电压标称值 （VDC） |
输入电压范围 （VDC） |
输出电压 (VDC) |
标称负载电流 (A) |
纹波与噪声 (mVp-p) |
|
MDB7-xxS5 |
12、24、48、110 |
9~18,18~36 36~72, 72~144 |
5.0 |
1.4 |
50 |
|
MDB7-xxS12 |
12.0 |
0.6 |
100 | ||
|
MDB7-xxS15 |
15.0 |
0.5 |
100 | ||
|
MDB7-xxS24 |
24.0 |
0.3 |
100 | ||
|
MDB7-xxS48 |
48.0 |
0.15 |
100 | ||
|
MDB7-xxD5 |
5.0/-5.0 |
0.7/0.7 |
50/50 | ||
|
MDB7-xxD12 |
12.0/-12.0 |
0.3/0.3 |
100/100 | ||
|
MDB7-xxD15 |
15.0/-15.0 |
0.25/0.25 |
100/100 | ||
|
MDB7-xxD24 |
24.0/-24.0 |
0.125/0.125 |
100/100 | ||
|
MDB10-xxS5 |
12、24、48、110 |
9~18,18~36 36~72, 72¬144 |
5.0 |
2.0 |
50 |
|
MDB10-xxS12 |
12.0 |
0.83 |
100 | ||
|
MDB10-xxS15 |
15.0 |
0.67 |
100 | ||
|
MDB10-xxS24 |
24.0 |
0.42 |
100 | ||
|
MDB10-xxS48 |
48.0 |
0.21 |
100 | ||
|
MDB10-xxD5 |
5.0/-5.0 |
1.0/1.0 |
50/50 | ||
|
MDB10-xxD12 |
12.0/-12.0 |
0.42/0.42 |
100/100 | ||
|
MDB10-xxD15 |
15.0/-15.0 |
0.33/0.33 |
100/100 | ||
|
MDB10-xxD24 |
24.0/-24.0 |
0.21/0.21 |
100/100 | ||
|
型号 |
输入电压标称值 （VDC） |
输入电压范围 （VDC） |
输出电压 (VDC) |
标称负载电流 (A) |
纹波与噪声 (mVp-p) |
|
MDB12-xxS5 |
12、24、48、110 |
9~18,18~36 36~72,72¬144 |
5. 0 |
2.4 |
50 |
|
MDB12-xxS12 |
12.0 |
1.0 |
100 | ||
|
MDB12-xxS15 |
15.0 |
0.8 |
100 | ||
|
MDB12-xxS24 |
24.0 |
0.5 |
100 | ||
|
MDB12-xxS48 |
48.0 |
0.25 |
200 | ||
|
MDB12-xxD5 |
5.0/-5.0 |
1.2/1.2 |
50/50 | ||
|
MDB12-xxD12 |
12.0/-12.0 |
0.5/0.5 |
100/100 | ||
|
MDB12-xxD15 |
15.0/-15.0 |
0.4/0.4 |
100/100 | ||
|
MDB12-xxD24 |
24.0/-24.0 |
0.25/0.25 |
100/100 | ||
|
MDB12-XXD05-05 |
5.0/-5.3 |
2.0/0.1 |
80/80 | ||
|
MDB15-xxS5 |
12、24、48、110 |
9~18,18~36 36~72,72¬144 |
5. 05 |
3.0 |
50 |
|
MDB15-xxS12 |
12.0 |
1.25 |
100 | ||
|
MDB15-xxS15 |
15.0 |
1.0 |
100 | ||
|
MDB15-xxS24 |
24.0 |
0.625 |
100 | ||
|
MDB15-xxS48 |
48.0 |
0.31 |
200 | ||
|
MDB15-xxD5 |
|
5.05/-5.05 |
1.5/1.5 |
50/50 | |
|
MDB15-xxD12 |
12.0/-12.0 |
0.625/0.625 |
100/100 | ||
|
MDB15-xxD15 |
15.0/-15.0 |
0.5/0.5 |
100/100 | ||
|
MDB15-xxD24 |
|
|
24.0/-24.0 |
0.31/0.31 |
100/100 |
备注：xx表示可选择的输入电压值，输入/输出电压/输出电流值可根据客户的特殊要求订制.
双路输出的产品两路输出电流可以不同，输出电压可稳压也可不稳压。
外形尺寸及管脚底视图：模块尺寸：2²´1²´0.4²:（50.8mm×25.4mm×10.16mm）
|
标量 |
mm |
|
A |
10.16+0.01 |
|
B |
12.75+0.01 |
|
C |
5.08+0.01 |
|
D |
25.4+0.1 |
|
E |
50.8+0.1 |
|
F |
25.50+0.1 |
