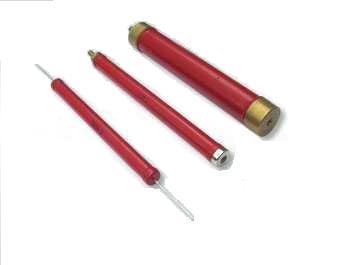

RI80 高压玻璃釉电阻器(1/2W,0.5W,1W,2W,3W,5W,8W,10W,20W,30W

点击查看原图
公司名称:南京步梯电子有限公司
所属类别:电源配套分类>>电子元件
电子信箱:info@btvop.com
联系电话:0086-025-86970136
联 系 人:高经理
更新时间:2011-8-30 11:31:37
点击这里与企业谈话
产品详情

RI80 高压玻璃釉电阻器(1/2W,0.5W,1W,2W,3W,5W,8W,10W,20W,30W,50W,80W,100W,200W



内容介绍:RI80高压玻璃釉电阻具有阻值高,100K,1M,2M,3M,5.6M,9.1M,10M,22M, 56M,100M,200M,1G,2G,5G,10G,15G,20G,22G等高阻值;耐电压高0.5W耐压8KV(8千伏)1W耐压10KV1万伏),3W耐压1.5KV1.5万伏),5W耐压20KV2万伏),8W耐压25KV2.5万伏),10W耐压35KV3.5万伏),20W30W50W80W耐压30KV3万伏)100W耐压35KV3.5万伏),200W耐压80KV8万伏)。



特点及用途
○体积小、阻值高、耐高压
○高频特性好、性能稳定、防潮、阻燃
○短时间过负荷ΔR/R≤±(1%R+0.05Ω)外观无可见损伤
○耐电压无击穿和飞弧
○引出端强度ΔR/R≤±(1%R+0.05Ω)外观无可见损伤
○稳态湿热ΔR/R≤±5%
○耐久性ΔR/R≤±5%
外型尺寸

型号 额定功率( W) 结构 外 型 尺 寸(mm)
Lmax Dmax l d
RI80 0.5W a 28 6 30±3 0.8
1W 30 9 30±3 1
3W 50 9 30±3 1
5W 70 9 30±3 1
8W 100 11 30±3 1
10W b 147 11 6 M4
20W 120 18 10 M5
25W 120 20 10 M5
30W 120 20 10 M5
50W 120 22 10 M6
80W 135 28 10 M8
100W 170 28 10 M8
150W 210 28 10 M8
200W 260 28 10 M10
300W 320 33 10 M10


主要性能指标

型号 额定功率( W ) 结构 阻值范围
(MΩ)
阻值误差(%) 温度系数
((10-6 /℃)
使用温度 工作电压
(KV)
RI80 0.5W a 1-1000 G( ±2%)

J(±5%)

K(±10%)
±400 -55/℃
~
+125/℃
8
1W 0.1-1000 10
3W 0.1-2000 15
5W 0.1-2000 20
8W 0.1-2000 25
10W b 1-1000 35
20W 0.1-100 30
25W 0.1-100 30
30W 0.1-100 30
50W 0.1-100 30
80W 0.1-51 30
100W 0.1-51 35
150W 0.1-51 50
200W 0.1-51 60
300W 0.1-51 80


降功耗曲线图
