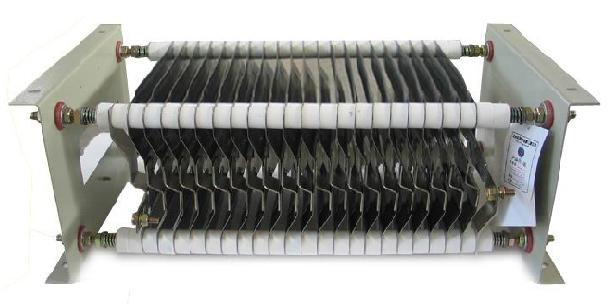

ZX16(ZX18 ZX26) 不锈钢电阻器

内容介绍：由ZC型不锈钢电阻片组合而成，具有耐腐蚀性、无感、阻值稳定和长使用寿命等特点，额定功率：5.6KW，适用于交流电压不超过1140V，直流电压不超过1500V的电力设备电路。主要用于电梯、起重机、港机、轧机、卷扬机、发电机、变频器等的起动、制动、调速和负载等。产品命名为不锈钢电阻器,百叶电阻器,起动电阻箱,制动电阻箱,负载电阻箱,变频电阻箱,调速电阻箱,起重电阻箱,无感电阻箱。ZX16-0.10Ω/237A,ZX16-0.14Ω/200A,ZX16-0.20Ω/167A,ZX16-0.28Ω/141A,ZX16-0.40Ω/118A,ZX16-0.56Ω/106A,ZX16-0.80Ω/84A,ZX16-1.10Ω/71A,ZX16-1.60Ω/59A,ZX16-2.2Ω/50A,ZX16-3.0Ω/43A,ZX16-4.2Ω/37A,ZX16-5.6Ω/32A,ZX16-8.0Ω/27A,ZX16-11.0Ω/23A,ZX16-16.0Ω/19A,ZX16-2.0Ω/53A,ZX16-2.5Ω/47A,ZX16-3.3Ω/41A,ZX16-4.0Ω/37A,ZX16-5.0Ω/34A,ZX16-6.0Ω/29A,ZX16-7.0Ω/28A,ZX16-9.0Ω/25A,ZX16-11.0Ω/23A,ZX16-14.5Ω/20A,ZX16-19.5Ω/17A,ZX16-28Ω/14A,ZX16-35Ω/13A,ZX16-44Ω/11A, ZX16-58Ω/9.8A, ZX16-80Ω/8.4A

特点及用途
○由ZC型不锈钢电阻片组合而成，具有耐腐蚀性、无感、阻值稳定和长使用寿命等特点
○使用温度范围 ：-55℃~+315℃
○额定功率：5.6KW
○阻值允许偏差 ：±10%
○适用于交流电压不超过1140V，直流电压不超过1500V的电力设备电路。主要用于电梯、起重机、港机、轧机、卷扬机、发电机、变频器等的起动、制动、调速和负载等。


接线原理图

主要性能指标

型号	额定电流 (A)	发热时间 常数(S)	电阻阻值						组成电阻		可替代以下 电阻器系列
			总阻值	各级阻值
				1	2	3	4	5	型号	数量
ZX16-0.10	237	300	0.10	0.020	0.020	0.020	0.020	0.020	ZC3-1-1	20	ZX1 ZX9 ZX10 ZX12 ZX15 ZX2
ZX16-0.14	200	215	0.14	0.028	0.028	0.028	0.028	0.028	ZC3-1-2	20
ZX16-0.20	167	225	0.20	0.040	0.040	0.040	0.040	0.040	ZC3-1-3	20
ZX16-0.28	141	235	0.28	0.056	0.056	0.056	0.056	0.056	ZC3-1-4	20
ZX16-0.40	118	246	0.40	0.080	0.080	0.080	0.080	0.080	ZC3-1-5	20
ZX16-0.56	106	205	0.56	0.112	0.112	0.112	0.112	0.112	ZC3-1-6	20
ZX16-0.80	84	233	0.80	0.160	0.160	0.160	0.160	0.160	ZC3-1-7	20
ZX16-1.10	71	197	1.1	0.220	0.220	0.220	0.220	0.220	ZC3-1-8	20
ZX16-1.60	59	166	1.6	0.320	0.320	0.320	0.320	0.320	ZC3-1-9	20
ZX16-2.2	50	202	2.2	0.440	0.440	0.440	0.440	0.440	ZC3-2-1	20
ZX16-3.0	43	200	3.0	0.60	0.60	0.60	0.60	0.60	ZC3-2-2	20
ZX16-4.2	37	185	4.2	0.84	0.84	0.84	0.84	0.84	ZC3-2-3	20
ZX16-5.6	32	175	5.6	1.12	1.12	1.12	1.12	1.12	ZC3-2-4	20
ZX16-8.0	27	179	8.0	1.60	1.60	1.60	1.60	1.60	ZC3-2-5	20
ZX16-11.0	23	110	11.0	2.20	2.20	2.20	2.20	2.20	ZC3-2-6	20
ZX16-16.0	19	90	16.0	3.20	3.20	3.20	3.20	3.20	ZC3-2-7	20
ZX16-2.0	53	175	2.0	0.40	0.40	0.40	0.40	0.40	ZC3-3-1	20
ZX16-2.5	47	155	2.5	0.50	0.50	0.50	0.50	0.50	ZC3-3-2	20
ZX16-3.3	41	134	3.3	0.66	0.66	0.66	0.66	0.66	ZC3-3-3	20
ZX16-4.0	37	120	4.0	0.80	0.80	0.80	0.80	0.80	ZC3-3-4	20
ZX16-5.0	34	95	5.0	1.00	1.00	1.00	1.00	1.00	ZC3-3-5	20
ZX16-6.0	29	85	6.0	1.20	1.20	1.20	1.20	1.20	ZC3-3-6	20
ZX16-7.0	28	160	7.0	1.40	1.40	1.40	1.40	1.40	ZC3-3-7	20
ZX16-9.0	25	120	9.0	1.80	1.80	1.80	1.80	1.80	ZC3-3-8	20
ZX16-11.0	23	105	11.0	2.20	2.20	2.20	2.20	2.20	ZC3-3-9	20
ZX16-14.5	20	82	14.5	2.90	2.90	2.90	2.90	2.90	ZC3-3-10	20
ZX16-19.5	17	90	19.5	3.90	3.90	3.90	3.90	3.90	ZC3-3-11	20
ZX16-28	14	152	28	5.60	5.60	5.60	5.60	5.60	ZC3-3-12	20
ZX16-35	13	118	35	7.00	7.00	7.00	7.00	7.00	ZC3-3-13	20
ZX16-44	11	104	44	8.80	8.80	8.80	8.80	8.80	ZC3-3-14	20
ZX16-58	9.8	80	58	11.6	11.6	11.6	11.6	11.6	ZC3-3-15	20
ZX16-80	8.4	119	80	16.0	16.0	16.0	16.0	16.0	ZC3-3-16	20
