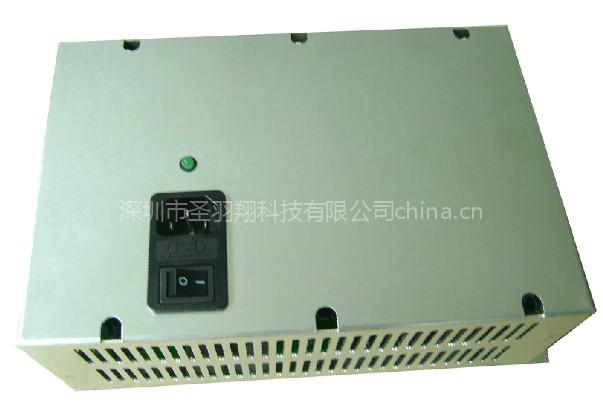

AD/DC大功率电源

点击查看原图
公司名称:深圳市圣羽翔科技有限公司
所属类别:电源应用分类>>通信电源
电子信箱:luonh123@163.com
联系电话:13418698189
联 系 人:luonh
更新时间:2011-9-15 14:07:19
点击这里与企业谈话
产品详情

本电源为AC-DC大功率直放站通讯电源,输入电压165-280Vac和90-280Vac两款,电源输入部分具有功率因素较正功能,PF值达0.99@220Vac; 输出27V/20A、12V/3A、9V/3A,总输出功率603W,自然传导散热;电源主功率部分采用先进的谐振技术,转换效率高,整机效率达90%@220Vac,电磁干扰小;电源具有完善的保护功能:电源输入端设有防雷保护功能;每组输出具有输出过压保护、输出过流保护、输出短路保护功能,输入部分还具有输入欠压保护功能;电源功能齐全,电路简洁,功耗小,采用优良的导热方式,发热量低,有效的提高了电源使用寿命,使电源可靠性更高; 电源严格按安规要求设计,符合通讯类产品安规相关要求。

积:长×宽×高= 235×150×85(±0.5)


输入特性
额定输入电压    200-240Vac/100-240Vac
输入电压范围    150-280Vac/90-280Vac  (两款)
输入频率范围    47-63Hz
最大输入电流    ≤5.5A@150Vac
启动冲击电流    ≤30A
效率    ≥90%@220Vac
功率因数    ≥0.98@220Vac
工作环境
工作温度    -40-+75℃
相对湿度    10~95%
海拔高度    ≤3000m
大气压力    70~106KPa
散热方式    自然冷却(系统散热)
防霉菌    GB/T 2423.16-1999 霉菌试验,等级2
防潮湿    GB/T 2423.4-1993 交变湿热试验,24℃~45℃,95%RH
输出特性/保护特性
输出电压/电流    +27±0.3Vdc/0~20A
    +12±0.2Vdc/0~3.0A
    +9±0.3Vdc/0~3.0A
输出纹波及噪音    +27Vdc    ≤250mV
    +12Vdc    ≤120mV
    +9Vdc    ≤80mV
输出上升时间    ≤100mS
开关机过冲    ≤5%
动态响应    过冲幅度    △V±5%Vo
    恢复时间    △t≤0.5mS
输出限流保护    +27Vdc    21~28A
    +12Vdc    3.2~4.7A
    +9Vdc    3.2~4.7A
输出过压保护    +27Vdc    +29~+33Vdc
    +12Vdc    +14~+16Vdc
    +9Vdc    +11~+13Vdc
开机输出延迟    ≤3.5S(220Vac)
输出短路保护    可自恢复
温度系数    ±0.02%/℃
安规及EMC特性
抗
电
强
度    输入对输出    1500Vac/≤10mA /1min,无击穿、飞弧现象
    输入对大地    1500Vac/≤10mA /1min,无击穿、飞弧现象
    输出对大地    500Vdc/≤10mA /1min,无击穿、飞弧现象
绝
缘
强
度    输入对输出    ≥10MΩ@ 500Vdc
    输入对大地    ≥10MΩ@ 500Vdc
    输出对大地    ≥10MΩ@ 500Vdc
接地电阻    ≤0.1Ω(接地连续性)
接触电流    ≤3.5mA
传导干扰(CE)    EN55022 CLASS B 6dB余量
辐射干扰(RE)    EN55022 CLASS B 6dB余量
静电放电    LEVEL 3:接触放电:±6KV;空气放电:±8KV
浪涌冲击    线-线  2KV;线-地 4KV
防雷要求    8/20uS 差模3KA,共模5kA;正负各5次,时间间隔60S;
安规认证    设计符合UL60950和EN60950标准的要求
MTBF    ≥200,000hours (25℃,满载,实验验证值)
