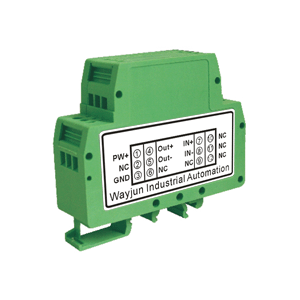

概述:该产品采用先进的隔离技术,能够对直流电压信号进行隔离检/监测,产品体积小,功耗低,精度高。输入,输出和辅助电源之间可以承受2500VDC隔离耐压,可以灵活应用。广泛应用于电力,化工,石油,工业和自动控制等领域。
主要特性:
>>精度等级:0.1级、0.2级、0.5级。产品出厂前已检验校正,用户可以直接使用
>>辅助电源:5V/12V/15V/24VDC或者220VAC(范围±10%)
>>国际标准信号输入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等
>>输出标准信号:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等,具有高负载能力
>>全量程范围内极高的线性度(非线性度<0.2%)
>>DIN35导轨式安装
>>具有较强的抗电磁干扰和高频信号干扰能力
应用:
>>模拟信号数据隔离、采集和变换
>>隔离4-20mA或0-20mA信号传输
>>工业现场信号隔离及变换
>>信号长线无失真传输
>>仪器仪表信号收发
>>电力监控、医疗设备隔离
>>变频器信号隔离采集
>>PLC/FA电机信号隔离控制
>>非电量信号变送
产品选型表:
DIN11 IAP - V(A)□- P□- V/I□
输入信号 |
供电电源 |
输出信号 | |||||||
电压 |
代码 |
电流 |
代码 |
Power |
代码 |
电流 |
代码 |
电压 |
代码 |
0-5V |
V1 |
0-1mA |
A1 |
24VDC |
P1 |
0-20ma |
A3 |
0~5V |
V1 |
0-10V |
V2 |
0-10mA |
A2 |
12VDC |
P2 |
4-20ma |
A4 |
0-10V |
V2 |
0-75mV |
V3 |
0-20ma |
A3 |
5VDC |
P3 |
用户自定义 |
Az |
1-5V |
V6 |
0-2.5 |
V4 |
4-20mA |
A4 |
15VDC |
P4 |
|
|
用户自定义 |
Vz |
用户自定义 |
Vz |
用户自定义 |
Az |
|
|
|
|
|
|
选型举例:
例1:输入信号:0-75mV供电电源:24V输出信号:0-5V型号:DIN11 IAP V3-P1-V1
例2:输入信号:0-10V供电电源:12V 输出信号:0-10V 型号:DIN11 IAP V2-P2-V2
例3:输入信号:0-3V供电电源:24V 输出信号:4-20ma型号:DIN11 IAP Vz-P1-A4(Vz:0-3V)
产品最大绝对额定值:
Continuous Isolation Voltage(持续隔离电压):3000VDC
Junction Temperature(工作温度):+85℃
Storage Temperature(存贮温度):+150℃
Lead Temperature (焊接温度):+300℃(10秒)
电源电压范围:±10%Vin
注意:如果超出上述范围,产品可能会引起永久性损坏。
参数
参数 |
测试条件 |
最小值 |
典型值 |
最大值 |
单位 |
耐压 |
AC,50Hz,1min |
2500VDC |
|
|
精 度---------- 0.1%,0.2% |
隔 离 ----------信号输入/输出/辅助电源 |
辅助电源---------- DC5V、12V、24V,±10% |
绝缘电阻 ----------≥20MΩ |
工作温度---------- -25~+70℃ |
耐 压 ----------信号输入/输出/辅助电源 |
工作湿度---------- 10~90% (无凝露) |
2500VDC,50Hz,1分钟,漏电流1mA |
存储温度---------- -45~+80℃ |
耐冲击电压---------- 3KV,1.2/50us(峰值) |
存储湿度---------- 10~95% (无凝露) |
|
DIN11系列产品外型尺寸及外接线路描述
注意事项
1、使用前根据装箱单,以及产品标签,仔细核对和确认产品数量、型号和规格。
2、使用时必须按所选产品型号对应的接线参考图,正确连接信号输入、输出和电源线,检查无误后再接通电源和信号。
3、当用表笔直接测量信号时,请将端子旋紧。
4、使用环境应无导电尘埃和破坏绝缘、金属的腐蚀性气体存在。
5、集中安装时,安装间距≥10mm。
6、产品出厂时已调校好,请勿随意调校。确需现场调校时,请与我公司联系。
7、产品为一体化结构,不可拆卸,同时应避免碰撞和跌落。请勿涂改和撕下产品上的任何标贴。
8、产品内部未设置防雷击电路,当产品的输入、输出馈线暴露于室外恶劣气候环境之中时,请注意采取防雷措施。
