主要特性:
>>输　　入：Pt100(-200~+600℃)(范围可选择)

也可以选择输入为Pt1000, Pt10,Cu50,Cu100等等
>>输出信号：4~20mA，0~5V，0-10V等标准信号
>>辅助电源：5V、9V、12V、15V或24V直流单电源供电
>>工业级温度范围: - 45 ~ + 85℃
>>精度等级：0.2级(FSR%，相对于温度)
>>内含线性化和长线补偿功能
>>隔离耐压：2500VDC(1mA,60S)，输入/输出/电源三隔离
>>安装方式：DIN35导轨安装
>>外形尺寸：79x69.5x25mm

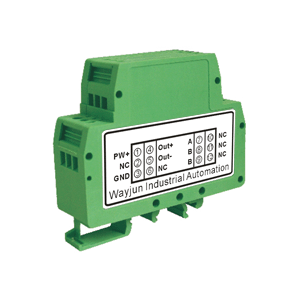

图1 模块外观图

概述:
     维君瑞科技研发的热电阻温度变送器产品主要用于Pt100，Pt1000，Pt10, Cu50,Cu100等传感器信号的隔离与变送(传感器需用户自己配)，在工业上主要用于测量-200~+600℃的温度。该变送器内有线性化和长线补偿功能，出厂时按照Pt100国标分度表校正，完全达到0.2级精度要求。输入、输出和辅助电源之间是完全隔离（三隔离），可以承受2500VDC的隔离耐压。产品采用DIN35国际标准导轨安装方式，体积小、精度高，性能稳定、性价比高，可以广泛应用在石油、化工、电力、仪器仪表和工业控制等行业。
    WJ11系列温度信号隔离放大器使用非常方便，仅需接好线，即可实现热电阻信号的隔离变送。

产品选型:

选型举例1：
输入：Pt100  温度范围：-20~100℃ 供电电压：24V  输出：4-20mA
型号：WJ11-Z1-T1-P1-A4

选型举例2：
输入：Pt1000温度范围：0~200℃  供电电压：12V  输出：0-10V
型号：WJ11-Z5-T4-P2-V2

通用参数：

精   度  ------- 0.2%（相对于温度）

输   入  ------- 三线、四线或两线热电阻信号，可选择Pt100, Pt1000,  Pt10, Cu50, Cu100等热电阻。

                 订购时需选择一个温度范围来和输出相对应。

输  出 -------标准的电压或电流信号。也可由用户自定义。

响应时间-------≤100mS

辅助电源 ------- DC5V、9V、12V、15V、24V

功   率-------< 1W

温度漂移------- 50ppm/℃（典型值）

负载能力 ------- 电压输出：≥ 2kΩ

电流输出：≤450Ω

隔    离 ------- 信号输入/输出/输出/辅助电源  三隔离

隔离电压 ------- 2500VDC，1分钟，漏电流 1mA

耐冲击电压------- 3KV， 1.2/50us(峰值)

工作温度 ------- -40~+85℃

存储温度 ------- -45~+80℃

工作湿度 ------- 10~90% (无凝露)

存储湿度 ------- 10~95% (无凝露)
