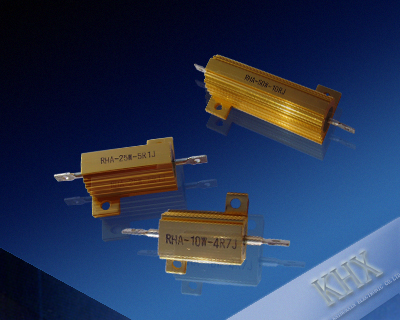

金色铝外壳电阻器

点击查看原图
公司名称：深圳凯华信电子有限公司
所属类别：电源配套分类>>电子元件
电子信箱：dana@khxcom.com
联系电话：13823246412
联 系 人：郑小姐
更新时间：2012-11-1 18:02:05

产品详情
铝壳电阻器 > 金色铝外壳电阻器

  • 商品详细介绍

I. 特点

  1. 散热性好，适合散热板安装
  2. 绝缘性高
  3. 完全熔焊结构
  4. 安装于基板上应用热吸收效应
  5. 具有环境保护的模压结构
  6. 对最低电抗元件存在无感绕制
  7. 操作中具有良好的可靠性
  8. 符合MIL-PRF-18546应用规范

II. 尺寸结构图



类型

尺寸（mm）

重量(g)

电阻体

带散热片

功率

Amax

B

Lmax

Hmax

C

l

l1

M

N

Φ1

Φ2

面积 cm2

厚度 mm

RHA

5

15.5

16

36.5

8

8.5

11.4

12

4.4

1.5

1.5

2.2

415

1



3

10

19.5

21

40.5

10

11.2

14

16

5

2

2

2.5

415

6

20

27.0

27

48

13

14.3

18.3

20

7

2

2

3.5

535

11

30

34.0

29

55

15.5

16.3

25

22

7

2

2

3.5

535

18

50

50.0

29

71

15.5

16.3

40

22

7.3

2

2

3.5

995
30

75

65.5

48

86.5

26

27

23.5

37

11.5

3.5

3

4.4

995

3


90

100

98.0

48

119

26

27

35

37

11.5

3.5

3

4.4

995
160

150

130

48

151

26

27

52

37

11.5

3.5

3

4.4

995

240

RH

75

65.5

48

93.5

26

27

23.5

37

11.5

3.5

M3

4.4

995

90

100

98.0

48

126

26

27

35

37

11.5

3.5

M3

4.4

995

160

150

130

48

158

26

27

52

37

11.5

3.5

M3

4.4

995

240

200

92

73

132

45

46.5

35

58

21

5

M6

5.5

3750

420

250

112

73

152

45

46.5

45

58

21

5

M6

5.5

4765

480

300

130

73

170

45

46.5

51

58

21

5

M6

5.5

5780

580

500

204

73

244

45

46.5

87

58

21

5

M6

5.5

8500

970



III.材料说明

  1. 电阻丝：铜镍合金或镍铬合金，依据阻值大小而定
  2. 芯料：陶瓷或滑石瓷依据物理尺寸而定
  3. 密封材料：硅酮模压塑料
  4. 外壳：阳极氧化铝外壳
  5. 帽盖：不锈钢
  6. 引出端子：镀锡铜或带螺纹的不锈钢棒

IV. 特殊改变

铝外壳电阻可依据客户要求做如下改变：

  1. 引出端形状和材料
  2. 阻值公差
  3. 低T.C.R
  4. 外壳外形
  5. 安装孔螺纹
  6. 预处理和其他附加实验

V. MIL规范应用

MIL-PRF-18546 军用规范涵盖于基板安装功率型铝外壳电阻器

VI. 降负荷曲线图，温升曲线图和热吸收板减少的降功耗图

  1. 由于热吸收板具有很好的散热性,我们推荐使用热吸收板,但即使使用了热吸收板,最高温度请勿超过200摄氏度

VII.主要技术指标


类型



额定功率
阻值范围

精度



温度系数



耐电压



带散热板

不带散热板



RHA







5

3.0

0.01ohm-1Kohm
±1%±5%

±100PPM

±50PPM
1000V

10

8.0

0.01ohm-1.5Kohm

20

12.5

0.01ohm-10Kohm

30

15.0

0.01ohm-27Kohm

50

20.0

0.01ohm-33Kohm

RH



75

45.0

0.01ohm-39Kohm

100

50.0

0.01ohm-51Kohm
2000V

150

55.0

0.01ohm-56Kohm

200

50.0

0.01ohm-62Kohm

250

60.0

0.01ohm-68Kohm

300

75.0

0.01ohm-75Kohm

500

200.0

0.01ohm-82Kohm


VIII. 电气特性

项目

性能要求

测试方法

温度系数

±50ppm/℃ ±100ppm/℃ ±250ppm/℃

JIS5202-5.2
-55℃ 到 +155℃
T.C.R=(R2-R1)×10^6/R1×(T2-T1)(PPM/℃)
R1:常温（T1）阻抗值;
R2:常温+100℃（T2）阻抗值

短时间过负荷

ΔR≤±（1% R0+0.05Ω)

JIS5202-5.5
2.5倍额定电压 5 秒

焊接耐热性

ΔR≤±（1%R0+0.05Ω)

JIS5202-6.4
锡炉温度：350℃±10℃
浸入时间3±0.5 秒

引出端强度

40N

JIS5202-6.1
水平方向 10秒

冲击

50g 11ms, 18 次

JIS5202-6.7

振动

10~500Hz,10g 6h

JIS5202-6.3

耐湿负荷寿命

ΔR≤±（5% R0+0.1Ω）

JIS5202-7.9
40±2°C, 90～95% RH
于恒湿箱中加额定直流电压测试1.5小时，停止0.5小时连续测试1000小时

耐温负荷寿命

ΔR≤±（5% R0+0.1Ω）

JIS5202-7.10
70℃ 于恒湿箱中加额定直流电压测试1.5小时，停止0.5小时连续测试1000小时
