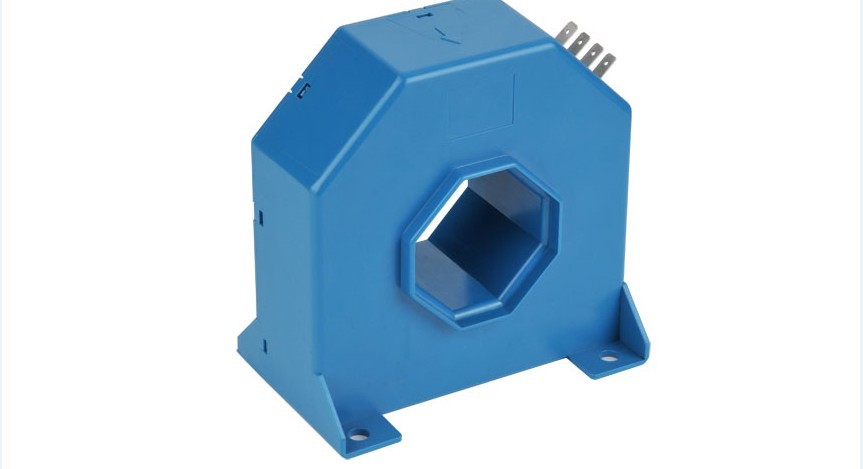

电流传感器JCE1005-TS

利用高性能霍尔元件，采用霍尔闭环原理实现对直流、交流或脉冲电流进行电隔离测量，测量电流正比于被测电流，具有良好的准确度、线性度和稳定性,采用UL94-V0标准的绝缘外壳。

应用于变频调速，电池电源，直流电机驱动检测，焊机电源，伺服电机，不间断电源UPS，逆变电源等各行业。

主要技术参数

测量范围IP：                0~±2000 A

额定测量输出IM：            200mA

电源电压(±5%)：             ±15V~±24V

转换比例KN：                1:5000

电流消耗IC：                 ≤30(@±24V )+ IS mA（输出测量电流）

精度X：                     —准确度 XG(@ VPN,TA=+25℃)：        ±0.4%

—非线性度εL(@ VPN，TA=+25℃)：     <0.1%

—零点偏移电流 IO：                   ≤±0.4mA(@+25℃)

—零点温度偏移 IOT：              ≤±0. 2mA(@-10℃~+85)

—响应时间 tr (@90% of VP max)：       ≤1us

—工作频率 f：                        DC-150KHz

耐压Vd：                    一次侧回路对二次侧回路之间耐压：     6kV/50/60Hz/1min

工作温度TA：               -10ºC~+85ºC

储存温度TS：               -25ºC ~+100ºC

副边内阻RS：               43Ω(TA=70℃）

                                 46Ω(TA=85℃）

重量m：                   550g×(1±10%)

标准：                     EN50178:1997

测量电阻RM：

With ±15V      TA=70℃          TA=85℃

             Rmin    Rmax      Rmin    Rmax

@±1000A    0Ω     22.5Ω    0Ω     18.5Ω

@±1200A    0Ω     11Ω      0Ω     8Ω

With ±24V      TA=70℃          TA=85℃

             Rmin    Rmax      Rmin    Rmax

@±1000A    0Ω    65Ω       0Ω     62Ω

@±2000A    0Ω    10Ω       0Ω     7Ω
