加工定制:是 | 品牌:维君瑞 | 型号:DIN22 IAP V2-P1-V2 |
测量范围:0-10V | 测量精度:0.1-0.2 | 精度等级:0.1,0.2 |
频率:1000(Hz) | 尺寸:106x79x25(mm) | 重量:0.3(kg) |
适用范围:变频器,电力,化工,石油,工业和自动控制 |
0-10V转0-10V 两路输入,两路输出,24V电源,
变频器信号隔离,变频器信号抗干扰。

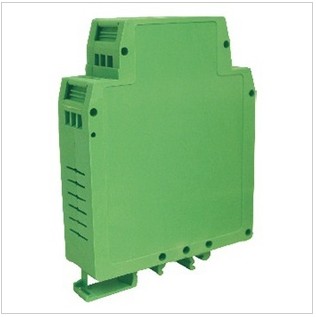

概述:
该产品采用先进的光电隔离技术,能够对直流电压信号进行隔离检/监测,产品体积小,功耗低,精度高。输入,输出和辅助电源之间可以承受2500VDC隔离耐压,可以灵活应用。广泛应用于电力,化工,石油,工业和自动控制等领域。
主要特性:
>>精度等级:0.1级、0.2级、0.5级。产品出厂前已检验校正,用户可以直接使用
>>辅助电源:5V/12V/15V/24VDC或者220VAC(范围±10%)
>>二路国际标准信号输入:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等
>>二路输出标准信号:0-5V/0-10V/1-5V,0-10mA/0-20mA/4-20mA等,具有高负载能力
>>全量程范围内极高的线性度(非线性度<0.2%)
>>DIN35导轨式安装
>>具有较强的抗电磁干扰和高频信号干扰能力
应用:
>>模拟信号数据隔离、采集和变换
>>隔离4-20mA或0-20mA信号传输
>>工业现场信号隔离及变换
>>信号长线无失真传输
>>仪器仪表信号收发
>>电力监控、医疗设备隔离
>>变频器信号隔离采集
>>PLC/FA电机信号隔离控制
>>非电量信号变送
产品选型表:
DIN22 IAP - V(A)□- P□- V/I□
输入信号 |
供电电源 |
输出信号 | |||||||
电压 |
代码 |
电流 |
代码 |
Power |
代码 |
电流 |
代码 |
电压 |
代码 |
0-5V |
V1 |
0-1mA |
A1 |
24VDC |
P1 |
0-20ma |
A3 |
0~5V |
V1 |
0-10V |
V2 |
0-10mA |
A2 |
12VDC |
P2 |
4-20ma |
A4 |
0-10V |
V2 |
0-75mV |
V3 |
0-20ma |
A3 |
5VDC |
P3 |
用户自定义 |
Az |
1-5V |
V6 |
0-2.5 |
V4 |
4-20mA |
A4 |
15VDC |
P4 |
|
|
用户自定义 |
Vz |
用户自定义 |
Vz |
用户自定义 |
Az |
|
|
|
|
|
|
选型举例:
例1:二路输入信号:0-75mV 供电电源:24V 二路输出信号:0-5V 型号:DIN22 IAP V3-P1-V1
例2:二路输入信号:0-10V 供电电源:12V 二路输出信号:0-10V 型号:DIN22 IAP V2-P2-V2
例3:二路输入信号:0-3V 供电电源:24V 二路输出信号:4-20ma 型号:DIN22 IAP Vz-P1-A4(Vz:0-3V)
产品最大绝对额定值:
Continuous Isolation Voltage(持续隔离电压):3000VDC
Junction Temperature(工作温度):+85℃
Storage Temperature(存贮温度):+150℃
Lead Temperature (焊接温度):+300℃(10秒)
电源电压范围:±10%Vin
注意:如果超出上述范围,产品可能会引起永久性损坏。
输入参数 |
|
输出参数 | |||||
输入项目 |
输入阻抗 |
电源损耗 |
输入过载能力 |
输出项目 |
输出过载能力 |
响应时间 | |
0-5V |
≥300KΩ |
电压输出 < 0.6W 电流输出 <1.5W |
2.0倍额定:连续 |
4-20mA |
负载电阻 不超过350Ω |
≤1mS | |
0-10V |
0-20mA | ||||||
0-1mA |
1KΩ |
1.5倍额定:连续 3.0倍额定:1S |
| ||||
0-10mA |
TYP:250Ω 可自设定 |
0-5V |
≥2KΩ | ||||
0-20mA |
0-10V | ||||||
4-20mA |
1-5V |
注:电流输出型如果要求负载电阻500Ω,请另做注明
