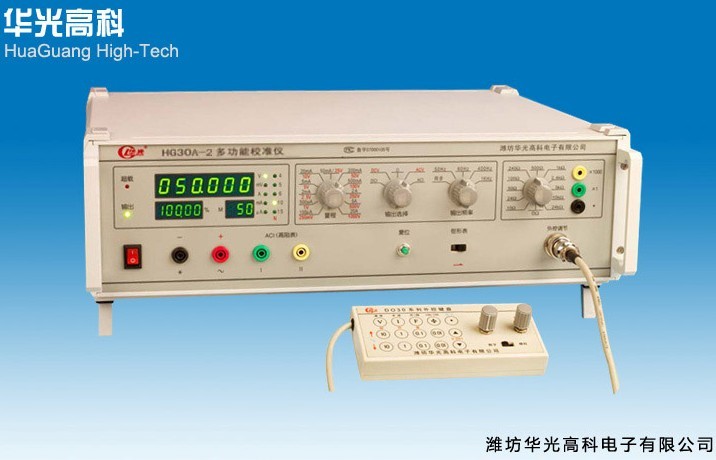

HG30A-2型多功能校准仪、多用表校准仪、多用表校验仪、万用表校准仪、万用表校验仪、万用表检定装置

一、用途、特点：
HG30A-2型多功能校准仪是智能化交、直流标准电压、电流校准仪（其中交流输出为真有效值显示）。仪器设有三个显示窗口，可同时显示输出实际值、百分比和被检表满度值。可设根据被检表满度值设置仪器的输出量程，并可根据被检表的刻度选择相应的步进量。输出调节可选择键盘（按键）控制或电位器控制。具有数字显示、误差直读、量程宽、分档细、精度高、稳定性好、使用方便等特点。适用于检定、检验、维修四位半数字三用表、各种0.2级、0.5级以下指针式交、直流电压、电流表；亦可作为高稳定度测试电源使用，配合高等级标准表，校对0.1级电流、电压表。

二、主要功能：
1 、5  ¹/₂位LED数字显示输出量 ，按实际值和百分比两种方式同时显示。
2 、采用键盘控制输出量的增减。键盘控制量分为100%/N、10%/N、1%/N、0.1%/N（N为4、5、6、10、15）。
3 、外控调节器可以离机控制输出量的增减，调节器上有键盘和电位器两种配置，任意转换。
4 、交、直流电压输出范围为0～1050V。
5 、交、直流电流输出范围为0～22A。
6 、交流提供四种输出频率：50Hz、60Hz（59.7Hz）、400Hz、800Hz、1200Hz，使用晶振保证频率的准确度和稳定性。
7 、输出超载能自动保护，手动复位。
8 、交流50Hz输出还可以选择市电同步，以减小被检表的拍频影响。
9 、钳形表测量功能：配用本厂标准线圈，可测量0～1000A电流，误差±0.3%。
三、技术性能：
1 、稳定性：   AC﹤满量程的0.02%/5分钟
               DC﹤满量程的0.01%/5分钟
作精密测量时仪器需预热两小时。
2 、交流失真度：﹤0.5%
3 、直流纹波系数：﹤0.05%（额定输出时）
4 、输出频率准确度：50Hz、60Hz（59.7Hz）、400Hz、1KHz﹤0.1%（或市电同步）
5 、输出电压、电流以及中值电阻的范围及准确度见（附表1）      （23℃±2℃，输出值大于10%量程）

输出项目	输出范围	额定输出	最大输出	准 确 度
交直 流电压	0～300mV	20mA	100mA	基本误差： DC：±（0.02%读数+0.03%量程） AC：±（0.02%读数+0.03%量程 交流电压100mV以下、电流2mA以下不考核精度 1KHz附加误差±0.05%读数 电压附加误差： ±0.02mV
	0～1V～3V	50mA	100mA
	0～5V～10V～30V	100mA	200mA
	0～50V～100V～300V	50mA	100mA
	0～250V～500V～1000V	DC:20mA AC:40mA	DC:20mA AC:60mA
交直 流电流	0～100mA		DC:3V AC:36V
	0～1A		DC:3V AC:12V
	0～20A		1.5V
标准电阻	10、24、50、100、240、500( Ω) 、1、2.4、5、10、24(k Ω) 另加 × 1K、 × 1倍率档位（10kΩ～24MΩ)	0.25W		±(0.2%+20mΩ)
注 ：（1）工作环境温度超过23 ℃ ±2 ℃，每变化10℃，附加误差小于该量程基本误差 （2）50A 1KHz误差为 ±（读数值的0.15%+满量程的0.05%）

附表（1）
6 、电源指标：交流电源电压220V±10%，频率50Hz±1Hz；
7 、工作环境：工作环境的温度5℃～35℃，相对湿度﹤80%
8 、工作时间：连续
9 、外形尺寸：180×480×480mm³
10 、重量 ：约24kg
