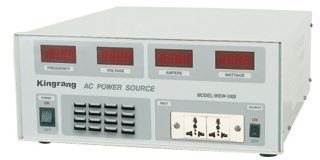

变频电源
产品特点:
IGBT/MPWM特点:
以MPWM 方式制作,用主动元件IGBT 模块设计,使本机容量可达200KVA,以隔离变压器输入及输出,来增加整机稳定性,特别适应感性、容性及特殊负载,负载测试和寿命试验可靠性高。
1、高频MPWM 设计,IGBT 功率推动,体积小、 可靠信高、噪音低。
2、效率达 85%以上。
3、反应快速,对100%除载/加载,稳压反应时间在 2ms以内。
产品详细介绍
标准型变频电源(电晶体放大式)
KP-1005(500VA)技术参数
1、输入电压:单相 220±10%
2、输入频率:50HZ/60HZ±5%
3、输出频率: □47~63 □50 □60 □2F □4F □400HZ 六档可任意选择
4、输出电压:A、 低压档 0~150V B、 高压档 0~300V
5、电压稳压率:≤0.3%
6、波形失真率:≤0.3%
7、频率稳定度:≤0.01%
8、功 率 因 素: ≥85%
9、保 护 装 置:A、 输出过电流警告保护装置 B、 过温度警告保护装置
C、 输出短路保护装置--切断输出电源
10、其它装置:A、 重置开关 B、 输出电源 ON-OFF 开关
C、 输出电源插座--3孔接地型 (500VA) D.、 电压调整以锁定式旋钮调整
11、工作环境:周温:0~40℃ 相对湿度 10~90%
IGBT/MPWM特点:
IGBT/MPWM特点:
以MPWM 方式制作,用主动元件IGBT 模块设计,使本机容量可达200KVA,以隔离变压器输入及输出,来增加整机稳定性,特别适应感性、容性及特殊负载,负载测试和寿命试验可靠性高。
1、高频MPWM 设计,IGBT 功率推动,体积小、 可靠信高、噪音低。
2、效率达 85%以上。
3、反应快速,对100%除载/加载,稳压反应时间在 2ms以内。
4、超载能力强,瞬间电流能承受额定电流的300%。
5、波峰因素比(CREST FACTOR RATIO)高于3:1。
6、具过压、过流、超温等多重保护及报警装置。
KP-系列(单相输入,单相输出)
型 号
KP-1010
KP-1020
KP-1030
KP-1050
KP-1060
KP-1100
KP-1150
KP-1200
KP-1300
输出容量
1KVA
2KVA
3KVA
5KVA
6KVA
10KVA
15KVA
20KVA
30KVA
制作方式
IGBT/PWM脉波宽度调变方式
输出频率
47-63,50,60,2F,4F,400HZ
频率稳定度
≤0.01%
输出电压
0-150V/0-300V
50-144V/100-288V
输出电流
8.4/4.2A
16.8/8.4A
25/12.5A
42/21A
50/25A
84/42A
126/63A
168/84A
250/125A
负载稳压率
≤1%
波形失真
≤1%
输入电源
1φ 2W 220V±10% 50HZ/60HZ±5%
电表显示
电压、电流、频率、功率四位(LED显示)
电压、电流、频率、四位(LED显示)
保护装置
具过载、过流、过温、短路保护、报警装置
重 量(KG)
48
57
65
80
90
150
190
240
350
尺 寸(MM)(W×H×D)
430×660×520
480×800×600
520×1000×825
工作环境
环境温度0-40°C,相对湿度10-90%
