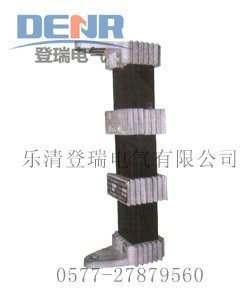

RXQ2-35一次消谐器的作用
RXQ2-35一次消谐器是专为保护全封闭电压互感器谐振而开发的高新产品。登瑞电气LXQ系列一次消谐器用于6-35KV中性点不接地系统,串联于电压互感器与中性点之间。可以限制铁磁谐振引起的过电压,可以限制单相接地或电弧接地时流过高压互感器的过电流。采用大容量非线性电阻片组成,登瑞RXQ2-35一次消谐器具有散热性能好、体积小、热容量大等特点,能适用于全封闭电压互感器。
RXQ2-35一次消谐器接线
(1)三个单相压变(PT)时:
未接RXQ2-35一次消谐器前,三个单相压变高压绕组尾(X•Y•Z)直接接地或是并联成中性点(0)接地。
接消谐器时,必须将直接接地的高压绕组尾或(0)与地断开。DR-RXQ2-35一次消谐器接在中性点(0)与地之间,(中性点不再直接接地)。
6~35kV中性点不接地电网中的电磁式电压互感器(以下简称PT)有二个问题需要解决:
⑴PT铁磁谐振产生的过电压常使设备内绝缘击穿、外绝缘放电,且常因事故处理不及时导致事故扩大而造成大面积停电。
⑵电网中的弧光接地使PT频繁烧毁。
登瑞电力消谐器部分型号
LXQ-6,LXQ-10D,LXQ-20,LXQ-35,LXQ-6,LXQ-10,LXQ-20,LXQ-35,LXQⅢ-6,LXQⅢ-10,LXQⅢ-20,LXQⅢ-35,LXQ3-6,LXQ3-10,LXQ3-20,LXQ3-35,LXQII-6,LXQII-10,LXQII-20,LXQII-35,LXQ2-6,LXQ2-10,LXQ2-20,RXQ2-35,LXQⅢ-6,LXQⅢ-10,LXQⅢ-20,LXQⅢ-35,LXQ3-6,LXQ3-10,LXQ3-20,LXQ3-35,RXQ-6,RXQ-10,RXQ-20,RXQ-35,RXQ-6,RXQ-10,RXQ-20,RXQ-35,RXQⅢ-6,RXQⅢ-10,RXQⅢ-20,RXQⅢ-35,RXQ3-6,RXQ3-10,RXQ3-20,RXQ3-35,RXQII-6,RXQII-10,RXQII-20,RXQII-35,RXQ2-6,RXQ2-10,RXQ2-20,RXQ2-35,RXQⅢ-6,RXQⅢ-10,RXQⅢ-20,RXQⅢ-35,RXQ3-6,RXQ3-10,RXQ3-20,RXQ3-35,LXQ3-10,LXQIII-10,LXQ3-35,LXQIII-35
使用登瑞电气的RXQ2-35一次消谐器可以有效地解决上述问题
⑴消除或阻尼PT铁磁谐振过电压;
⑵有效地抑制间隙性弧光接地时流过PT绕组的过电流,防止PT的烧毁;
⑶限制系统单相接地消失时在PT一次绕组回路中产生的涌流,防止PT熔丝熔断;
⑷当系统发生单相接地后可较长时间保护PT免受损坏。
以上是RXQ2-35一次消谐器详细信息,如果您对RXQ2-35一次消谐器的价格、厂家、型号、参数、图片有什么疑问,请联系我们获取RXQ2-35一次消谐器的最新信息。
