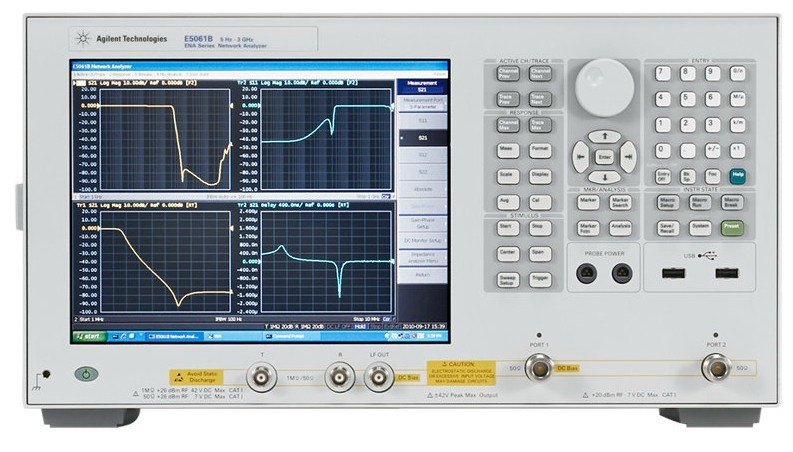

Agilent E5061BEP-115/235

主要特性：

1.频率选件115: 100kHz~1.5GHz，选件235: 100kHz~3GHz

2.测试仪选件115:传输/发射测试仪(S11和S21)，选件235: S参数测试仪(S11、S21、S12和S22)

3.端口阻抗50Ω

4.端口输出功率-45~5dBm(100 kHz~300 kHz时)，-45~10dBm(300kHz~1.5/3 GHz时)

5.动态范围>120dB(1MHz~1.5/3 GHz时,IFBW =10Hz)

6.迹线噪声0.005dB rms

7.扫描类型线性、对数、分段、功率

选件型号：

E5061BEP-115 – 传输 / 反射测试仪 , 100 kHz ~ 1.5 GHz, 50 Ω

E5061BEP-235– S 参数测试仪 , 100 kHz ~ 3 GHz, 50 Ω

推荐附件

型号说明（用N型接口被测件）

N6314A 测试端口电缆 , N 型 ( 阳头- 阳头 ), 50 Ω

85032E 经济型机械校准套件 , 直流至 6 GHz, N 型 , 50 Ω

85092C 射频电子校准模块 , 300 kHz ~ 9 GHz, N 型 , 50 Ω, 2 端口

型号说明（用3.5mm接口被测件）

11500E 测试端口电缆 , 3.5 mm ( 阳头- 阳头 ), 50 Ω

85033E 标准机械校准套件 , 直流至 9 GHz, 3.5 mm, 50 Ω

85093C 射频电子校准模块 , 300 kHz ~ 9 GHz, 3.5 mm, 50 Ω, 2 端口

替代以往安捷伦产品型号：

E5061A/62A

8712ET / ES

8714ET / ES
