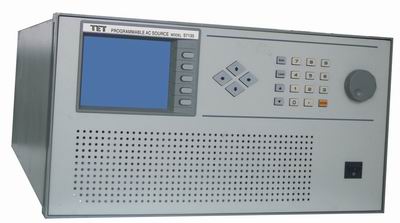

S7100系列可程式交流电源供应器

型号2：S7130 交流电源供应器0~300V,15Hz~2KHz/3000VA
        S7160 交流电源供应器0~500V,45Hz~1KHz/6000VA

功能特点

☆ 电压输出范围：0~500Vac
☆ 电流输出范围：0~60A(Irms)
☆ 电流输出范围：0~180A(Ipeak)
☆ 功率输出范围：0~6000VA
☆ 频率输出范围：15Hz~2KHz
☆ 输出电压失真度低于1%(不超过1KHz)
☆ 内建30组失真波形资料库
☆ 量测参数：Vrms、Irms、Iinrush、Ipk+、Ipk-、频率、波形因素、功率因素、功率、视在功率(VA)、虚功率(VAR)
☆ 任意设定输出电压、频率、开关机相位角和波形
☆ 0~360°输出相位控制
☆ 内建PFC，输入功率因素达0.98以上
☆ 可输出正弦波、三角波、方波、截幅正弦波
☆ LCD大屏幕观察电源输出的电压电流波形
☆ 具有输出波形编辑和模拟功能
☆ IEEE-488 GPIB、RS-232、工控工业接口及打印机接口

产品简介

1.先进的PWM及FPC技术应用
S7130，S7160在AC输入转换成DC电压的电路中，采用先进PWM+PFC技术，将输入功率因素提高至0.98以上，大幅度降低了对于输入电流的需求，使全机效率达80%以上。因DC电压转换成DC电压的电路中采用H Bridge电路方式，使开关效率达到95%，并利用高频变压器改变电位，使输入与输出端之间达到隔离效果，使产品体积更小，重量更轻，如机种S7130(仅重27Kg)机种，在100V或200V时，可以提供3000W输出。

2.多功能操作系统
S7130，S7160机种操作简单，只需通过前控制板来控制仪器状态，仪器配有打印接口，可打印当前仪器所处的状况及量测读值。与自动测试系统使用时，可由用IEEE488、RS-232接口来程控仪器或通过仿真式程控接口程控仪器。该系列机一切为用户着想的设计理念，采用了热控DC风扇，风扇转速会随仪器内部温度变化而随之相应变化，因此风扇发出的声音减到最小程度。仪器透过一个320x240大尺寸LCD来显示出仪器操作状况和测试情形，它带给操作人员一个较舒适的视觉效果。用户通过前控制板功能键，即可轻松进行复杂的测试。旋钮式的输入方式，让用户用手调节就可以轻松改变电源输出的电压参数、频率参数。

3.DDS波形产生器
S7130，S7160机种内部采用直接数字频率波形合成产生器，能够提供较大的输出频率范围，范围在15~2000Hz之间，分辨率0.01Hz(15~99.99Hz)及精确度为0.15%的低失真方波或正弦波。如：模拟失真条件下的电源波形，直接通过操作前控制板的按键产生失真率在0~43%之间，幅度在0~100%之间变化的任意波形。

4.瞬间电源中断模拟功能
S7130，S7160机种除了能编辑电压、频率输出外，还能有效地模拟各种电源中断情形。通过PULSE模式，LIST模式和STEP模式，来实现输出参数逐步或连续的变化，输出电压的幅度、频率、相位、波形等也可以通过对仪器中的内部触发或外部触发的控制来输出。因此容易模拟各种电源瞬间断电、突波、噪声、缓升等特性。如当测试产品在90度开机时，最大涌浪电流或在交流输入突然有突波产生时观察产品的特性。产品跳变瞬间模式使得产生波形的能力更强。通过触发器控制或与程序的静态时间一致,没有干扰时，可准确运行多达40种输出排列程序，电网电压的跳变，失真的模拟完全符合IEC 61000-4-11的测试规范。

5.高精确的量测机能
S7130，S7160机种内部采用了16 Bits精确量测电路，可精确测量稳定的及瞬间的真实电压、真实电流、真实功率、功率因率、频率、峰值电流、涌浪电流、电流峰值因子、视功率及被动功率。仪器内通过高速采样量测电路，该产品可将量测到的电压和电流的波形显示在LCD上，而不必用示波器就可以进行瞬时分析。

6.自我侦错及保护线路设计
S7130，S7160机种内部有自我侦测及校正功能。具有过压、过载、过电流、过功率、过温度的保护装置设计，从而满足研发、品管、生产等各领域人员在多种环境中进行作业。

7.简易操作的软件
用户可以在计算机中安装专用的软件，透过IEE488(GPIB)或RS-232来控制。图形化的接口让用户很容易做设定或编辑波形，设定参数可以被储存，随时可以呼叫使用。

8.模拟市电波形失真
有时当电源问题发生时，需确定是否为输入市电端的波形异常所导致。若需要人员及测试设备现场时，所花时间及金钱会是一大笔费用。并且有可能当到现场时，电源波形异常已经消失，造成无法解决问题。建议用功率分析仪P6330A量测市电波形的谐波成份，用S7130，S7160机软件的波形编辑功能将波形重新建立。这样可以让使用者很快的作测试及处置，节省大量时间及金钱。

9.丰富的波形数据库
