产品特性
n 开关型、效率高达96%
n 引脚兼容传统78xx系列
n 满载输出电流500mA
n 最高耐压32V
n 短路保护,过热保护
n 低纹波、噪声
n 满足UL94-V0要求
n MTBF >200万小时
工作温度:-40℃~+85℃
产品概述

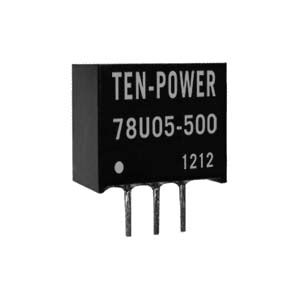

TEN-POWER的LM78Uxx-500系列是超小型、高效率的开关型稳压器,是传统78XX系列三端线性稳压器的理想替代品,引脚兼容,可直接替代。它效率高、损耗小、发热低,使用时无需外加散热片。
产品型号一览表 | |||||||
型号 |
输入电压(V) |
输出 |
效率%(满载时) | ||||
Min |
Type |
Max |
电压(VDC) |
电流(mA) |
Min Vin |
Max Vin | |
LM78U01-500 |
5 |
12 |
26 |
1.5 |
500 |
76 |
66 |
LM78UX2-500 |
5 |
12 |
28 |
1.8 |
500 |
79 |
68 |
LM78U02-500 |
5 |
12 |
28 |
2.5 |
500 |
85 |
72 |
LM78U03-500 |
5.5 |
24 |
28 |
3.3 |
500 |
88 |
78 |
LM78U05-500 |
6.5 |
24 |
32 |
5.0 |
500 |
93 |
84 |
LM78U06-500 |
9 |
24 |
32 |
6.5 |
500 |
93 |
87 |
LM78U09-500 |
11 |
24 |
32 |
9 |
500 |
94 |
90 |
LM78U12-500 |
15 |
24 |
32 |
12 |
500 |
96 |
90 |
LM78U15-500 |
18 |
24 |
32 |
15 |
500 |
97 |
93 |
输出特性表 | |||||
项目 |
工作条件 |
Min |
Type |
Max |
单位 |
输出电压精度 |
100%的负载,输入电压范围 |
±2 |
±3 |
% | |
线性调节率 |
输入电压从最低电压到最高电压,满载 |
±0.5 |
±1.0 | ||
负载调整率 |
从10%的负载到100%的负载 |
±0.4 |
±0.75 | ||
纹波+噪声* |
20MHz带宽,参见 “纹波&噪声测试电路” |
25 |
50 |
mVp-p | |
短路保护 |
可持续,自恢复 | ||||
短路输入功耗 |
0.5 |
1.8 |
W | ||
过热保护 |
IC内置 |
160 |
℃ | ||
输出限制电流 |
2000 |
3000 |
mA | ||
开关频率 |
100%负载,输入电压范围 |
280 |
330 |
450 |
KHz |
静态电流 |
输入电压范围 |
5 |
8 |
mA | |
温度系数 |
-40 ℃~+85℃ |
±0.02 |
%/℃ | ||
最大容性负载 |
1000 |
μF |
更多的参数请登陆我司网站下载相关数据手册,或直接来电咨询。
