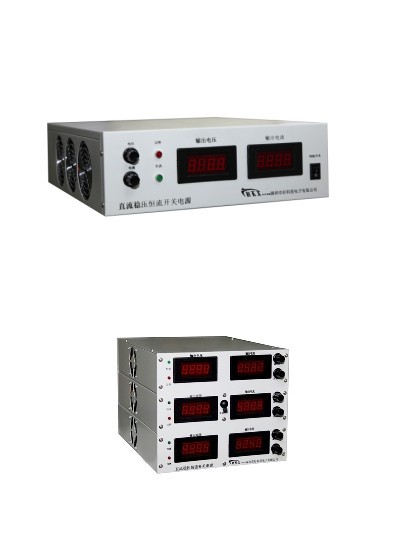

概述

1.1   产品特点

1.1.1   采用无工频变压器的开关电源技术，因而具备交、直流兼容输入功能，而且输入电压范围宽；采用先进的开关电源控制技术和元器件，以及精心的设计，整机体积小、重量轻、效率高，确保了长期满负荷运行的稳定、可靠。

1.1.2   输出电压电流可以根据客户要求度身定做，最大输出功率12KW。

1.1.3   本电源输出的稳压值(当输出电流＜输出恒流值时的输出电压)和恒流值(当输出电压＜输出稳压值时的输出电流)都可以在各自最大值的(0～100)％范围连续可调。输出恒流值可调给许多应用带来方便，例如许多调试应用，调小恒流值能方便有效地保护负载设备的安全。

1.1.4   设有完善的保护功能。内置温控散热风扇，既能有效散热，又能有效延长风扇寿命；过热自动关机保护；输出过压、过流和短路保护。开机延时软启动，避免开机输出电压过冲。

1.2   主要用途

1.2.1   电源广泛应用于电力直流屏系统、工控、通信、科研、电镀、蓄电池充电等设备。

1.3   环境条件： 贮存温度：(-40～70)℃；工作温度：(-5～45)℃；

相对湿度：90％(40±2℃)；大气压力：(70～106)kPa。

2   工作原理简述

交流或直流的输入电压经“输入陷波”电路后到“整流滤波”电路，得到高压(约300V)直流电压。“功率转换”将高压直流逆变成约35kHz的高频交流，经高频变压器变换到输出所需的电压，再经高频整流滤波得到输出电压。控制电路对输出电压和输出电流取样，闭环反馈后产生脉宽调制(PWM)信号控制“功率转换”电路，使输出电压或电流保持稳定。

“辅助电源”也是由开关电源构成。由于完全取消了工频变压器，因而具有交流、直流兼容输入功能。输出稳压和恒流都是从输出侧取样，因而能做到高度稳定可靠。

“保护电路”提供风扇温控、过热保护、输出过压过流短路等保护功能。

3   主要技术参数

3.1   输入电压：AC220V±15%或者三相AC380±10%;50Hz。

3.2   输出稳压值、输出恒流值(0～100)%宽范围连续可调。3.3   源电压调整率：稳压≤0.5％；负载调整率：稳压≤1％；恒流≤2％。

3.4   纹波电压：总纹波电压Vpp≤2%；整机效率：≥86％。

3.5   数字显示：输出电压：显示准确度±1.2%；输出电流：显示准确度±1.5%.

3.6   开机输出电压过冲：≤2％输出最大值。

3.7   绝缘电阻：输入-输出：≥20MΩ；输入-机壳：≥20MΩ；输出-机壳：≥20MΩ。

3.8   绝缘强度：输入－输出：AC1500V，10mA，1分钟；

输入－机壳：AC1500V，10mA，1分钟；输出－机壳：AC1500V，10mA，1分钟。

3.9   整机过热保护温度阀值：(75～85)℃。

3.10  平均无故障时间：≥50000h。

3.11  规格（mm）:325(宽)×295(高)×510(深); 净重36.5kg。

3.12  散热风道：内部散热风道左进右出。
