DC440-3500K发电机组智能测试系统

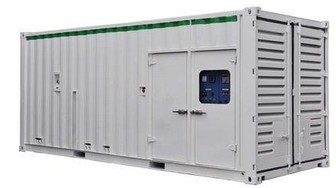

DC440-3500K发电机组智能测试系统可以精确测试各类发电机组的输出功率与带载能力，主要对发电机组所有电参数进行测试，由发电机组辅助测控仪、发电机组专项测量仪、 控制器和负载柜四部分组成，与上位计算机配合使用，可生成各种曲线图表及检测报告。为大功率发电机组设备提供了科学的检测手段。该负载柜为纯阻性负载，采用特制合金电阻绕制，不锈钢包覆，温漂小，寿命长，单机总功率高达3500KW，外型机箱采用固定式集装箱结构，长4.68米，宽4.36米，高4.8米，具有防雨保护功能，采用上出风风冷，更易于散热，同时带有过热自动保护功能和风机故障自动卸载功能，负载柜配有远程控制器，可实现150米远程控制。
系统主要特点及功能
1.     可测量发电机稳态三相电压、电流、频率、运行时间等基本功能。
2.     具有谐波分析功能，能同时分析电压、电流2～50次谐波含量及总谐波含量；电能累计功能。
3.     具有强大的电压录波功能，再配有光电隔离RS485/RS232串口通讯功能，串口功能强大。
4.     不仅可以召测所有稳态参数，还能召测突加、突卸、电压、电流、频率曲线，及电压、电流谐波曲线及谐波含量。
5.     负载控制功能，可以完成负载突加、突卸功能。
6.     优化分段式功率投入方式，设置方便。
7.     可以远程面板上实现手动控制加载、卸载。
自动交流负载箱
电阻/电感/电容式自动负载柜
自动交流负载箱（柜）主要用于电力、电信等部门及生产厂家的在线大功率UPS、逆变器、开关电源及柴油发电机组的性能检测、老化等场合。统一分段式功率投入，能耗式工作模式，强制风冷式散热，大大保证了恒功率放电的可靠性；内部散热元件采用干式电阻，强制风冷式散热。用新功耗元件自主知识产权生产，具有功率密度高，无红热现象，过热自动保护功能，在风机不转的情况下，也不会发生过热、烧损的情况，安全寿命长；整机采用模块化设计，操作简单，维护方便；可根据客户要求测试电压、电流等参数，为大功率交流电源设备提供了科学的检测手段。
主要功能
?     用户可根据性能参数、检测要求，设定调整放电功率。
?     可设定放电时间：定时时间到自动关断负载。
?     数字表显示电压、电流等参数值。
?     整机采用新型功耗元件，具有过热自动阻断的保护功能。
?     交流负载箱（柜）有各种规格，系列齐全。有纯阻性负载或阻性、感性、容性负载。
?     具有并机功能。
功能选择
?     自动交流负载柜：数字表显示：功率、电压、电流检测值。
?     智能交流负载柜（LED）：0.5级多功能数字专用仪表，检测并显示：交流电压、电流、有功功率、功率因数、频率。可通过RS485微机接口，实现与PC机通讯。
?     智能交流负载柜（LCD）：专用液晶仪表显示：交流电压、电流、有功功率、功率因数、电压频率；并有1-40次谐波分析。可通过RS485微机接口，与PC机实现通讯。
技术参数
型号     DC220-22kVA     DC380-100kVA     DC380-200kVA     DC380-500kVA
使用环境温度     0℃～+50℃
接入交流电压     交流单相220V     三相380V
放电功率     22 kVA     100 kVA     200 kVA     500 kVA
定时器     0～99小时59分钟
尺寸(mm)     660 ×300 ×590     1000×450×1000     1480×800×1030     1800×900×1600
重量（kg）     30     80     200     360
功率可调范围     0～22 kVA     0～100 kVA     0～200 kVA     0～500 kVA
规格范围：电压 DC220V-400V ，功率 6kVA-1000kVA；可依需求选订。
交流负载箱RLC电阻/电感/电容式自动负载柜专为UPS等大功率的交流电源设备的实验、老化、电参数性能测试、维护而开发的新型模拟负载。可模拟纯阻性、感性、容性负载及混合负载的启动特性、稳定特性、瞬态特性及输出参数测试及工作过程。检测交流电源在接入不同负载时的性能。功率投入统一采用优化分段式，以适应不同负载及不同功率因数的需要
自动交流负载箱电阻/电感/电容式自动负载柜自动交流负载箱(柜)主要用于电力、电信等部门及生产厂家的在线大功率UPS、逆变器、开关电源及柴油发电机组的性能检测、老化等场合.统一分段式功率投入,能耗式工作模式,强制风冷式散热,大大保证了恒功率放电的可靠性;用新功耗元件自主知识产权生产,具有功率密度高,无红热现象,过热自动保护功能,在风机不转的情况下,也不会发生过热、烧损的情况,安全寿命长;整机采用模块化设计,操作简单,维护方便;可根据客户要求测试电压、电流等参数,为大功率交流电源设备提供了科学的检测手段.主要功能(1) 用户可根据性能参数、检测要求,设定调整放电功率.(2) 可设定放电时间:定时时间到自动关断负载.(3) 数字表显示电压、电流等参数值.(4) 整机采用新型功耗元件,具有过热自动阻断的保护功能.(5) 交流负载箱(柜)有各种规格,系列齐全.有纯阻性负载或阻性、感性、容性负载.(6) 具有并机功能.功能选择自动交流负载柜:数字表显示:功率、电压、电流检测值.智能交流负载柜(LED):0.5级多功能数字专用仪表,检测并显示:交流电压、电流、有功功率、功率因数、频率.可通过RS485微机接口,实现与PC机通讯.智能交流负载柜(LCD):专用液晶仪表显示:交流电压、电流、有功功率、功率因数、电压频率;并有1-40次谐波分析.可通过RS485微机接口,与PC机实现通讯.技术参数  型号 DC220-22 kVA AC380-100 kVA DC380-200 kVA AC380-500 kVA使用环境温度 0℃~+50℃接入交流电压 交流单相220V 交流220V/50HZ. 三相380V放电功率 22 kVA 100 kVA 200 kVA 500 kVA定时器 0~99小时59分钟尺寸(mm) 660 ×300 ×590 1000×450×1000 1480×800×1030 1800×900×1600重量(kg) 30 80 200 360功率可调范围 0~22 kVA 0~100 kVA 0~200 kVA 0~500 kVA规格:电压 AC220V-400V ,功率 6kVA-1000kVA;可依需求选订.RLC电阻/电感/电容式自动负载柜专为UPS等大功率的交流电源设备的实验、老化、电参数性能测试、维护而开发的新型模拟负载.可模拟纯阻性、感性、容性负载及交流负载箱混合负载的启动特性、稳定特性、瞬态特性及输出参数测试及工作过程.检测交流电源在接入不同负载时的性能.功率投入统一采用优化分段式,以适应不同负载及不同功率因数的需要.负载箱（柜）工作特点： 采用强迫风冷，散热性能好，体积相对较小； 在连续工作状态下，具有高的可靠性能，温漂较小； 内部结构布局合理，操作简便实用； 根据客户提供的参数及要求而设计制造； 电流调节型的调节分度值可达到：0.1A； 功率调节型的调节分度值可达到：1W； 整箱精度及各调节档精度均可达到：1.0级； 配置高精度的监测仪表； 参考使用的场地及要求，可代用户设计顶排热型（室内型）或侧排热型（室外型） 可满足额定功率10KW-600KW、工作电流1A-3000A、阻值1Ω-10KΩ和工作电压 DC/AC12V-630V 范围内的使用需要； 中频/纯阻性功率可调型负载箱可满足10 KW-300KW&def1A-1500A，400Hz-20kHz频率，功 率 因数0.98以上范围内的需要； 根据客户使用需要，可设计制造固定阻值型和可调阻值型； 采用钢质结构，抗冲击性能好； 采用万向轮脚(带刹型)结构，移动及定位方便； 产品采用GB/T5729-94 IEC115-1标准，绝缘等级为E级； 可根据客户要求定制或代客户设计各类专用负载箱柜； 使用条件： 安装场所：室内、海拔高度≤3000m，无尘、无腐蚀性气体，无日光直射，通风良好； 适用环境：-40℃-+55℃，15%-90%RH； 振动：≤0.3g--0.5g 防护等级：室内型≤30KW型为IP20，>30KW型为IP10；室外型≤30KW型为IP23，>30KW型为IP13
