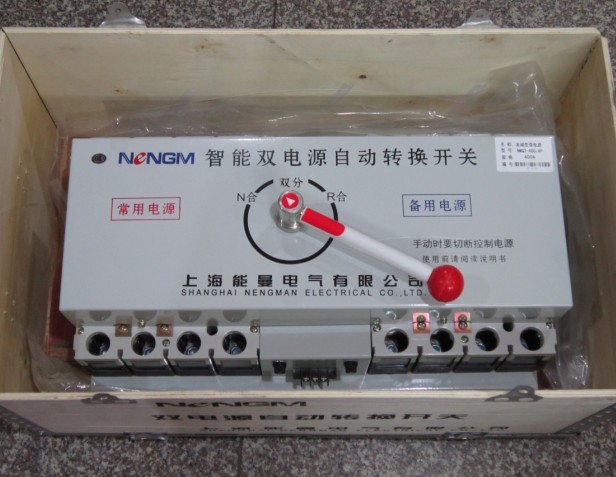

塑壳型双电源自动转换开关NMQ2-400A/4P双电源

公司名称：上海能曼电气有限公司
所属类别：电源配套分类>>电子元件
电子信箱：nm@neng-man.com
联系电话：021-51000326
联系人：孙经理
更新时间：2015-5-26 16:12:13

产品详情

1. 型号及含义

2. 适用范围
•二段保护、高分断、体积小、安装方便。
•电网一电网(日型)、电网一发电机(F型)各取所需，自动、手动兼容。
•欠电压、过电压、断相、过载、短路保护、带消防远程接口、通讯接口，功能齐全。
•一体式、分体式任君选用。
•二极、三极、四极，高分断、一般分断，规格齐全。
•运行参数整定可调，LCD显示全中文菜单操作。
•额定电压400V，额定电流10A一1200A。
3. 性能特点
NMQH2系列双电源自动转换开关具有完善的检测、保护功能，它采用高速单片嵌入式微处理器为主控芯片，实时检测电源的供电状况，能确保供电系统高可靠运行。
•具有机械联锁和电气联锁双重保护功能，以防止两台断路器同时合闸。
•具有“手动控制”、 “自投自复”、 “常用供电”、 “备用供电”、 “断电再扣”、 “自投不自复”6种控制运行方法。
•具有欠电压、过电压、缺相等保护功能，防止故障电源向负载供电。
•具有电源故障、断路器脱扣等故障的报警或指示功能。
•具有防止二次重合闸功能：(即负载侧短路、过载、断电器自动合闸(脱扣)后，不能自行自动合闸)。
•具有运行参数值(欠电压值、过电压值、分闸延时值、合闸延时值)整定可调，LCD同时显示两路相电压；全中文菜单操作，方便用户实时查询。
•具有消防接口，紧急情况下，只要接入消防控制DC24V(控制电压由用户选择)，本控制器会立即输出一控制触点迅速切断相关回路。
•具有RS485、RS232C串行通讯接口，应用MODEBUS通讯规约。
4. 主要技术参数
电器级别：CB级(即断路器主触头能接通分断短路电流并配备过电流脱扣器)；
使用类别：AC-33B(典型用途：电动机负载、电阻和30％以下自炽灯负载)。
额定工作电压：线电压~400V，
额定频率：50Hz：
欠电压保护整定范围值：150V-180V可调；级差1V，出厂设定值150V。
欠电压恢复正常值：欠电压值+25V。
过电压保护整定范围值：240V-280V可调；级差1V，出厂整定值280V。
过电压恢复正常值：过电压值一10V。
分闸延时时间：1.2~60s可调：级差1s，出厂设定值1.2 s(1.2s显示12，60s显示600)。
合闸延时时间：1.2~60s可调，级差1s，出厂设定值1.2s(1.2s显示12，60s显示600)。
发电机启动延时时间：10s。
电压表显示精度：2.5级。
注：欠电压值、过电压值及各相供电压显示均为相与中性线之间的电压。
28．为写E2ROM时出错指示（如EEPROM未焊，损坏笔）

29．保存正确

设置过程中某位不需修改
时间直接按移位
时间直接按移位
30．1秒后自动转正常工作显示
5.外型安装尺寸

1、LCD显示屏
2、设定键
3、右移键
4、数字加键
5、数字减键/报警
6、手动键
7、自动键
8、双分键

5. 安装及使用方法

1、常用零线
2、备用零线
3、指示灯公用端
4、常用指示灯
5、备用指示灯
6、发电消防公用端
7、发电触点(5A)
8、消防信号输入

控制器安装开孔尺寸：85×105
注：LCD显示自投自复简称(自复)，自投不自复简称(不自复)，“SF01”不可改动(双分时间)。
