国产绝缘监视器 国内绝缘监视仪
----------------------------------------------------------------------------------------------------
中文名称：中性点不接地系统英文名称：isolated neutral system，ungrounded neutral system
定义：除保护或测量用途的高阻抗接地以外，中性点没有人工接地的非有效接地系统。应用学科：电力（一级学科）；
电力系统（二级学科）

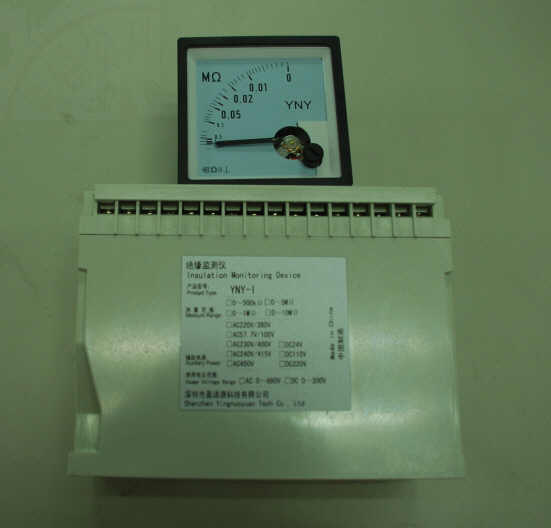

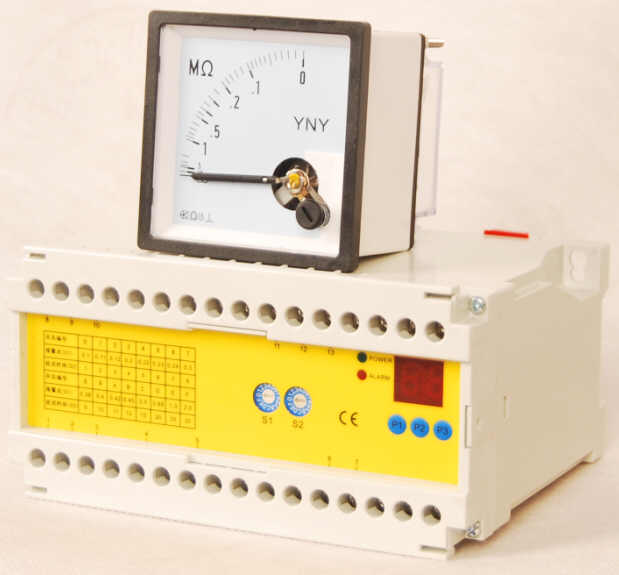

型号：YNY-I
一、概述：
绝缘监视仪用于交直流不接地系统中对地绝缘电阻的监测。当电网接地绝缘电阻低于设定值时绝缘监测仪继电器报警输出，本绝缘监视仪可选配显示仪表指示当前系统绝缘电阻值。本绝缘监测仪具有可靠性高，互换性好和测量精度高安装使用方便等优点，广泛用于船舶，矿山等领域。改绝缘监视器不仅能在线监测系统实时绝缘电阻，也能监测系统静态绝缘电阻（系统断电状况下）。
二、主要参数和技术指标：
1、误差：
测量范围 设定范围 允许误差 最大电网电压
0-10MΩ 0.1MΩ -2.0 MΩ ±5％ AC690V
0-1 MΩ 0.1MΩ -1 MΩ ±5％ AC690V
0-10MΩ 0.1MΩ -2.0 MΩ ±10％ DC690V
0-1MΩ 0.1MΩ -1 MΩ ±10％ DC400V
2、响应时间：
   交流电网：小于4s  直流电网：小于6s
3、直流电网分布电容：小于3uF
4、继电器输出：
   一组转换触点，触点容量AC 250V/5A、DC 30V/5A
5、继电器输出方式：
  NO（常开触点方式），仪表通电状态，当测量值小于报警设定值时，继电器动作，常开触点由断开状态切换到闭合状态。
6、辅助电源：DC 24V±10％；AC 220V/380V±10％, 50/60Hz(其他电压在
订货时说明)。
7、功耗：≤5VA
8、工作环境条件：
   温度：-10℃～+55℃
   湿度：5％～95％RH，必须无结露。
9、保存环境条件：
温度：-20℃～+70℃
湿度：5％～95％RH，必须无结露。
10、产品尺寸：150*78*115     显示仪表面板尺寸72*72
11、仪器可在线监测带电系统绝缘电阻，也可监测不带电系统绝缘电阻
12、仪器可特殊订货。
13、产品通用性强，在低于规定电网电压下产品均能通用。
14、仪器可加装485通讯功能。
