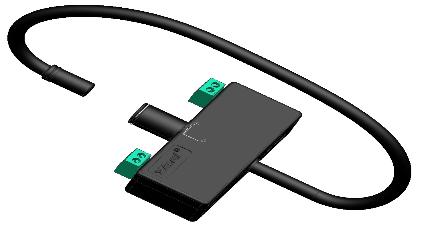

BR系列罗氏线圈变送器

点击查看原图

公司名称：安科瑞电气股份有限公司
所属类别：电源配套分类>>电子元件
电子信箱：acrelxs@163.com
联系电话：021-69158261
联系人：徐霜
更新时间：2013-10-30 15:56:22

产品详情

1 产品概述
BR系列产品应用电磁感应原理，对电网中的交流大电流进行实时测量，采用真有效值和线性补偿技术，将其隔离变换为标准的直流信号输出。DC24V安全电压供电，具有高精度、高隔离、高安全性、低功耗等特点，可广泛用于冶金、电镀、焊接等领域。

2 型号说明

3 技术指标

技术参数		指标
输入信号		AC 电流 200A～20kA
输出	标称值	DC 4-20mA
	负载电阻	≤500Ω
	输出纹波	输出纹波峰峰值 ≤ 100mV
工作电源		DC24V 允许范围21.6 V～26.4V
功耗		≤0.5W
准确级		0.5级
温度漂移系数		≤200ppm
响应时间		≤500mS
安装方式		支架固定

4 外形及安装方式
4.1 罗氏线圈长度

输入电流范围	罗氏线圈长度(mm)
AC 200A--1000A	350
AC 1200A--2000A	370
AC 2500A--5000A	450
AC 6300A--20000A	600

4.2 BR-AI交流电流变送器

注：可根据客户需要另行定制。

5 接线方式

注：具体接线按实物外壳上的接线图为准。

6 安装方式
