1 　 产品概述
　　ARTU-T低压变频监控装置，采用32位嵌入式SOC技术，可测量低压变频电气回路的电压、电流、功率、频率等电气参数，并具有电能（50Hz）计量功能，带有1～8路模拟量信号测量、多路I/O信号监控及RS485通讯接口。

2 　技术指标

3 　安装接线
3.1　装置采用Din35导轨安装方式，外形尺寸如下：

3.2　接线说明

4 　使用指南

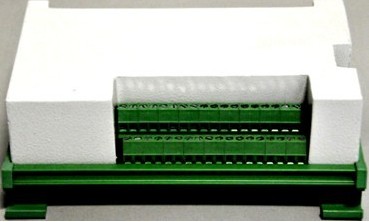

4.1　产品外观说明

4.2　通讯指南
4.2.1 查询数据命令(功能码03H或04H)
　　主机发送查询数据帧格式如下：
　　从机地址 + 功能码 + 数据起始地址 + 数据寄存器个数 + CRC16
　　从机回送数据帧格式如下：
　　从机地址 + 功能码 + 数据字节长度N + N×bytes数据 + CRC16
　　例如，查询1号从机的三相电流、电压数值的数据帧（Hex）为：
　　01，03，00，30，00，06，C5，C7
　　从机回送数据（假设电流、电压数据均为0）如下：
　　01，03，0C，00，00，00，00，00，00，00，00，00，00，00，00，93，70
4.2.2 写寄存器命令(功能码10H)
　　主机发送数据帧格式如下：
　　从机地址 + 功能码 + 数据起始地址 + 写寄存器个数 + 写数据字节长度N + N×bytes数据 + CRC16
　　从机回送数据帧格式如下：
　　从机地址 + 功能码 +数据起始地址 + 写寄存器个数 + CRC16
　　例如，写1号从机的继电器输出控制寄存器，使DO1和DO6吸合，其余断开，主机发送（Hex）：
　　01，10，00，0A，00，01，02，00，21，66，E2
　　设置成功后，从机回送：
　　01，10，00，0A，00，01，21，CB
4.3　数据地址表

4.4　数据格式说明
　　中频信号频率测量结果（数据地址000CH）。该寄存器数据为十六位无符号整型，待测信号的频率值分辨率为0.1Hz，即如读出值为01F4H(十进制500)，则实际频率为50.0Hz。
? 　直流信号采集结果（数据地址0010H～0017H）。该寄存器数据位十六位有符号整型，待测信号的电流值分辨率为0.01mA，即如读出值为3E8H(十进制1000)，则实际电流值为10.00mA。数值为负时，表示实际信号接线与产品表示相反。
? 　交流电流、电压有效值测量结果（数据地址0030H～0035H）。该寄存器数据为十六位无符号整型，电压分辨率为0.1Hz，通讯读取数据结果除以10即可，电流分辨率为0.001A，通讯读取数据结果除以1000即可。
