本保护板使用了日本精工锂聚合物可充电电池保护的IC;
& 特点:
(1) 针对各节电池的高精度电压检测功能;
(2) 3段过电流检测功能;
(3) 通过MOS管可以控制电池的充放电;
(4) 宽工作温度范围 −40°C ~ +50°C;
(5) 低消耗电流。
& 保护板的尺寸图例:
& 技术参数:
& 保护板的接线图例:
& 焊接点说明:

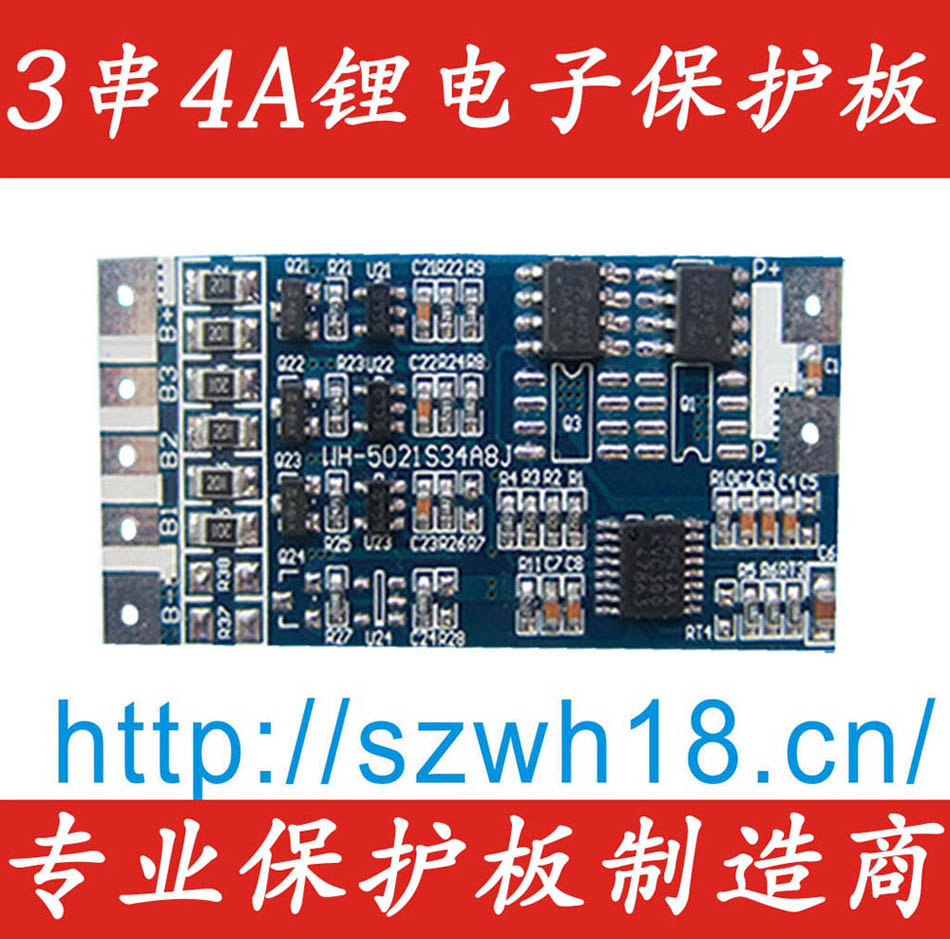

& 产品图片:
& 用途:
·3串镍钴锰锂、三元锂、钴酸锂、锰酸锂离子可充电电池组;
·3串锂聚合物可充电电池组;
& 注意事项:
(1) 请注意输入输出电压、负载电流的使用条件,使保护板内的功耗不超过规格书的容许功耗。
(2) 连接电池时有可能发生不能放电的情况。在这种情况下,连接充电器就可以恢复到正常工作状态。
(3) 过充电电池和过放电电池混杂在一起的情况下变为过充电状态与过放电状态,都不可能进行充电和放电。
(4) 本保护板虽内置防静电保护电路,但请不要对保护板施加超过保护电路性能的过大静电。
(5) 使用本公司的保护板生产产品时,如因其产品中对该保护板的使用方法或产品的规格,或因出口国等原因,包含本保护板产品在内的制品发生专利纠纷时,本公司概不承担相应责任。
