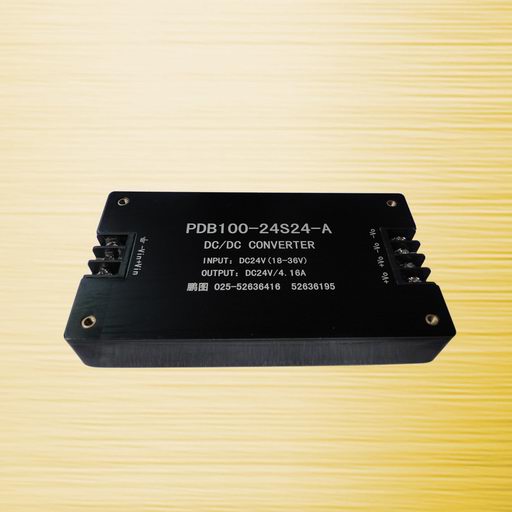

PDB-A      Series                          75-120W

特性Features
l         输入Ⅱ型滤波
l         高功率密度
l         2倍，4倍电压输入
l         高可靠性，长寿命设计
l         安装方便，双端出 线
l         外形设计美观

输入特性Input characteristic
l         电压范围 ……12 VDC （额定值）   9-18  VDC   反压保护    应用时外接熔丝
                 24 VDC （额定值）   18-36VDC
                 48 VDC （额定值）   36-72VDC
                 110VDC （额定值）   70-140VDC
l         四倍输入     18VDC  （额定值）   9-36VDC

输出特性Output characteristic
l         电压精度 …………………………………………………………………±1%
l         电压调整率（主路） ……………………………………………………±0.2%
l         负载调整率（主路） ……………………………………………………±0.4%
l         温度变化率 ………………………………………………………………±0.01%/℃
l         电流限制点………………………………………………………………120%(Typ)
l         响应速度 …………………………………………………………………400μs
l         输出电流…………………………………………………………………2-10A任选
l         输出电压 …………………………………………………………………5-48V
l         功率 ………………………………………………………………………75-120W

一般特性General characteristic
l         工作频率…………………………………………………………………160-200 KHz
l         隔离电阻 …………………………………………………………………200 MΩ
l         MTBF ……………………………………………………………………＞500000H
l         绝缘强度
输入-输出    >1500VDC/1min(漏电流<5mA)
输入-外壳    >1050VDC/1min(漏电流<5mA)
输出-外壳    >500 VDC/min
l         环境特性
工作壳温      （工业品）-25 - +85℃
                  （军Ⅰ）  -40 - +85℃     （军Ⅱ）-55 - +85℃
储存温度      （工业品）-45 - +105℃    （军品）-55 - +105 ℃

说明：请确定功率.输入电压及输出电压，致电我公司
