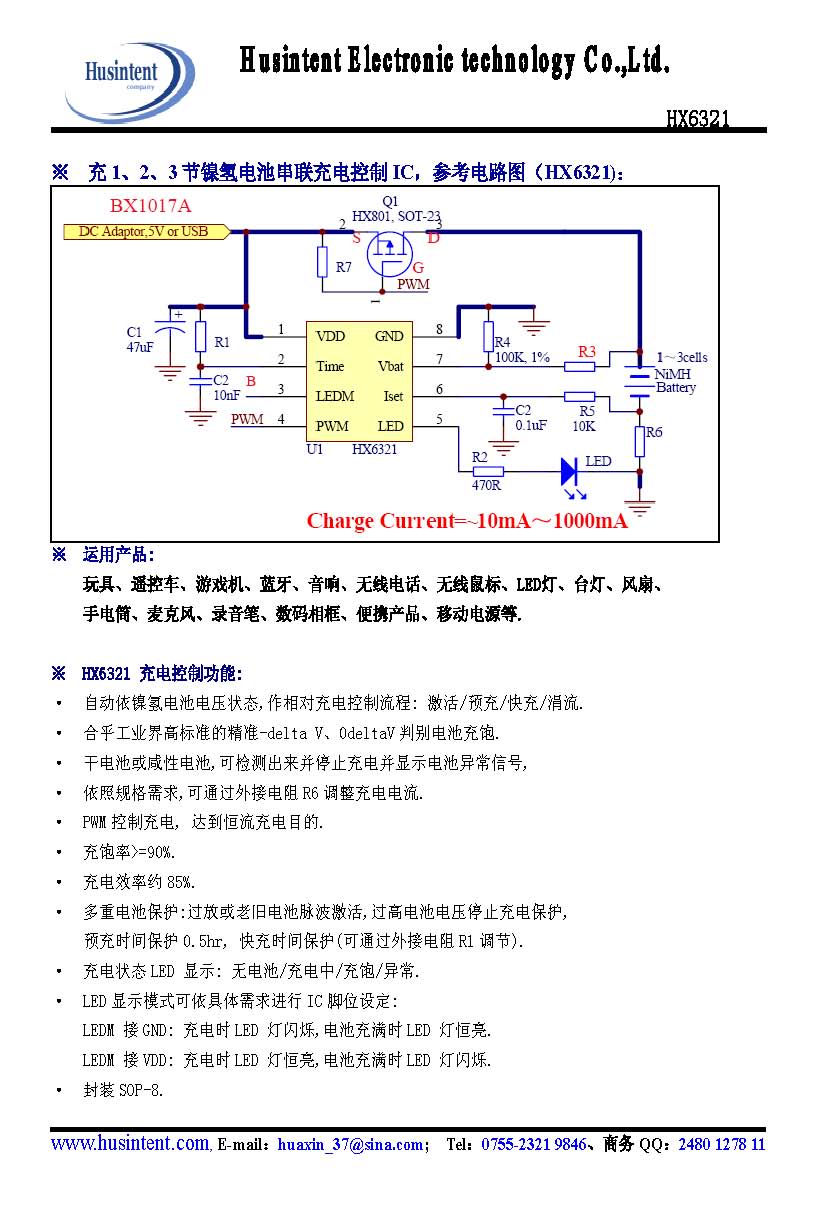

HX6321 充电控制功能:
- 自动依镍氢电池电压状态,作相对充电控制流程: 激活/预充/快充/涓流.
- 干电池或咸性电池,可检测出来并停止充电并显示电池异常信号,
- 依照规格需求,可通过外接电阻R6调整充电电流.
- 合乎工业界高标准的精准-delta V、0deltaV判别电池充饱.
- PWM控制充电, 达到恒流充电目的.
- 充饱率>=90%.
- 充电效率约85%.
- 多重电池保护:过放或老旧电池脉波激活,过高电池电压停止充电保护,
预充时间保护0.5hr, 快充时间保护(可通过外接电阻R1调节).
- 充电状态LED 显示: 无电池/充电中/充饱/异常.
- LED显示模式可依具体需求进行IC脚位设定:
LEDM 接GND: 充电时LED 灯闪烁,电池充满时LED 灯恒亮.
LEDM 接VDD: 充电时LED 灯恒亮,电池充满时LED 灯闪烁.
- 封装SOP-8.
