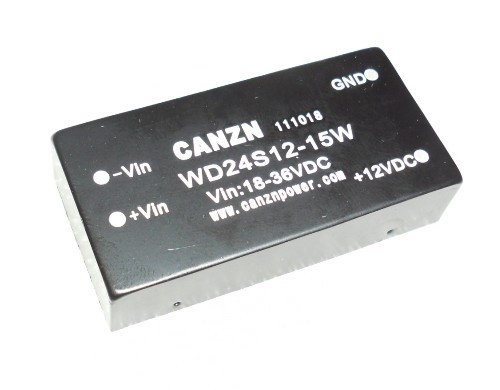

WDXXS(D)XX-XW 单/双输出(功率:15W)
外形尺寸:50.80*25.40*10.50mm
说明:输入电压4.5VDC~72VDC,双排5PIN直插(DIP)封装,转换出任意值电压输出,精度为±1%
简说:DC/DC宽电压隔离稳压单(正压或负压)/双输出(一正一负)转换器,输出共同一地线,瞬变响应快,极低纹波噪声输出,无需外围元件,即可工作,脚位采用5PIN双列直插,小型封装,具有良好的屏蔽抗干扰性能及电磁兼容性。
具有过流、过压(根据您的要求)及输出短路、过载保护电路,自恢复等
应用:工业控制和远距离直流供电系统、交换系统等通讯设备。
.内置π型输入滤波器,负载效应:≤±1%(0%~100%负载)
.过流保护点:110%~150% 标称输出电流自恢复
工作温度:-25/-40~+85℃,存储温度:-40~+125℃,相对温度:10%~90%
.源效应:≤±1%(输入电压范围),温度系数:≤±0.02%/℃
.隔离电压:500VDC Max 0.5mA 1Minute,效 率:80% Min(满载)
.输出纹波/噪声(20MHz带宽):50mVp-p Max
.开关频率:150~200KHz,MTBF:200000h
.功率:15W (金属外壳封装)
