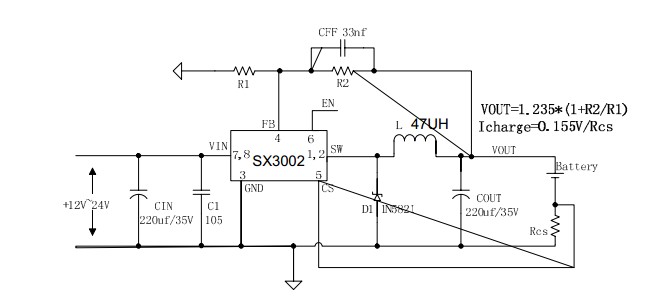

使能端EN脚控制芯片输出EN脚电位为低电平（0.8V以下或者悬空的时候，芯片有输出；EN脚电位为高电平（1.4V 以上），芯片关断输出。

     技术特点：

    （1）用于车载充电的全集成方案，系统成本低，可靠性高；

    （2）IC 内部CC，CV 都是通过控制PWM 实现的；因此，输出电压，输出电流，输出过压保护的精度更高，响应速度很快；内置过流保护、过温度保护等安全措施；

（3）采用标准的SOP-8、TO263-5L无铅封装
