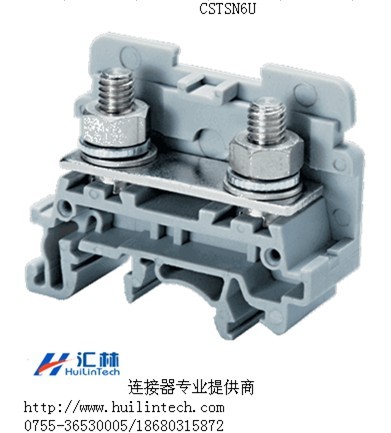

CSTSN6U端子 35平方进线端子 大电流125A端子
螺栓型接线端子，螺丝刀操作M6螺母，通用安装
此种端子适用于易受剧烈振动的连接应用。接线时线缆缠绕在环形/叉形接线片（套管）上，接线片使用螺钉固定到端子中的扁平电流排上。该系列包括适用线缆尺寸从1.5到35平方毫米。借助于一个外部短接片就可以实现交叉连接。短接片绝缘，可防电击。建议使用塑料防护罩以完全遮盖这些组件。
技术数据
额定电压 1000 V
额定电流 125 A
拉紧转矩 3 Nm
外壳材质 聚酰亚胺（尼龙）
相比起痕指数 1
标准颜色 灰色
连接类型 螺钉/母线/螺栓
产品功能 直通型
进线指示 侧进式
安装方式 DIN32/ DIN35/ DIN35-15导轨
螺栓尺寸 M6
操作工具 螺母扳
额定冲击电压 8 V
污染等级 3

连接数据
软导线最小横截面 1.5 mm²
软导线最大横截面 35 mm²
导线截面AWG/K cml最小 22 AWG
导线截面AWG/K cml最大 2 AWG
两个相同截面的导线，多股最小 1.5 mm²
两个相同截面的导线，多股最大 35 mm²
剥线长度 12 mm

尺寸
DIN 32 轨 46.3 mm
DIN 35 x 15 mm 导轨 48 mm
DIN 35 x 7.5 mm 导轨 40.7 mm
长度 50 mm
宽度(厚度) 17 mm
