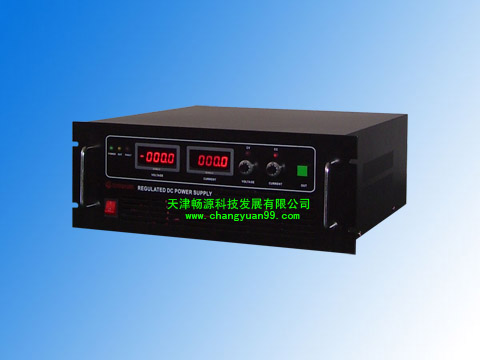

直流电源
一、 产品特点
1、 高频PWM硬件调整控制技术,反应速度快,输出稳定
2、 大功率IPM/IGBT全桥变换技术,运行可靠,过载能力强;
3、 输出电压可以从零伏起调;输出电流可以从零预置;
4、 恒定电压、恒定电流之使用, 可自动交叉变换,维持控制与保护兼顾
5、 多圈电压调节电位器,可以控制输出电压在一定范围内调节;操作简便,调节分辨力高;
6、 采用高频变换技术,整机效率≥85%;
7、 具有输出稳压、限流、短路保护和功率器件过热保护功能;
8、 优良的输出稳定性能:源电压效应<0.5%,负载效应<1%;
9、 输出直流电压畸变系数低,干扰小。
10、 在短路和过载故障时,可调节限流电位器来限制输出电流值,从额定值的50%至105%之间变化;
11、适用于阻性、感性等各种负载;负载适应性强;
12、 采用高亮LED显示表头,清晰醒目,可视角度大,准确度高;
二、主要用途及适用范围
1、电解电容器老练,钽电容器赋能
2、电阻器、继电器,马达等电子元件老练,例行试验
3、实验室,电子设备、自动测试设备
4、电子检验设备、生产流水线设备、通讯设备
5、其它一切需要使用直流电源的场合
6、应用于飞机及机载设备、雷达、导航等军用电子设备的制造、检测、维修等。
三、技术参数
型号 DCL1000 DCL1001 DCL1002 DCL1005 容量 600W 1.2KW 2.4KW 5KW 输入电压 220V±18% 1φ2W 50Hz±5Hz 输 出 电 压 30V 20 40 80 167 60V 10 20 40 84 120V 5 10 20 42 300V 2 5 8 16.7 600V 1 2 4 8.4 直流电压纹波 ≤300mV(rms) (80%纯阻性负载) 调节步幅 0.1V 电源调整率 ±0.1%FS 负载调整率 ±1%FS 输出电压显示 四位半数字电压表分辨力:0.1V 输出电流显示 四位数字电流表 分辨力:0.1A 电压调节范围 0~100%额定电压可调 电流调节范围 0~100%额定电流可调 自动保护功能 在输出过压、过流、模块过热及短路的情况下,具有自动保护功能 负载特性 适合各种负载 过载能力 最大限流值为105%额定电流值 整机效率 ≥85% 绝缘测试 DC500V,输出对外壳≥7M 耐压测试 输入对外壳AC1500V/1分钟无飞弧击穿现象 可闻噪声 ≤60dB 冷却方式 风冷 工作环境 环境温度:-10℃~70℃ 相对湿度:20~90%(非凝结状态) 使用场所无易燃易爆及侵蚀性介质,无强电磁干扰和异常的振动及冲击
