通信电源GQ-AD2440产品简介

      GQ-AD2440高频开关电源是一款2U高，标准19英寸机架式的通信电源，其输入电压为交流220V，输出电压为直流24V，输出电流为40A。
      该高频开关电源具有高效率、高性能、高可靠，保护功能全面等特点，广州光桥高频开关电源广泛应用于各种通信电子 设备。GQ-AD2440通信电源(高频开关电源)配置蓄电池接口，输出浮充电压为27V，均充电压为29V，可作为蓄电池的充放电设备，并自动对蓄电池进行保护。

  通信电源GQ-AD2440产品特点

• 输入电压/电流：交流220V，额定电流：8A；
• 输出电压/电流：直流24V，电流：40A；
• 输出电压在20V~29V之间连续可调，29.5V过压保护锁死需重开机；
• 带蓄电池接口，输出浮充电压为27V，均充电压为29V；
• 整机效率大于88%，动态响应快，抗干扰能力强，输出杂音小；
• 具有输出功率限制保护；过流、短路保护；输入过压、欠压保护；输出过压保护；
• 高频开关电源可提供19英寸机架式及台式；

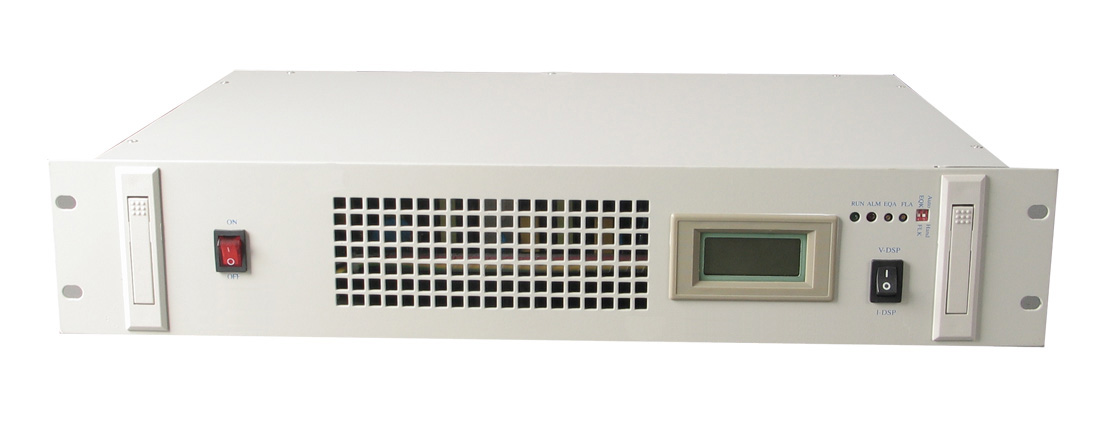

  通信电源GQ-AD2440产品图片

  通信电源GQ-AD2440技术参数

测试项目	性能参数	测试条件
输入电压	220V	-
输入电压工作范围	176V～280V	输出满载
模块开机浪涌	<12A	输出满载
模块输入电流	8A	输出满载
输出浮充电压	T:27.0V N:24V	出厂设定
模块均充电压	29.0V	出厂设定
输出电压范围	20～29VDC（可调）	29.5V 过压保护锁死需重开机, 立式机箱需断开输入.
输出电流	40A	输出限流（101%～105%）
电网调整率	±0.1%max	输出空载到满载
模块负载调整率	±0.5%max	输出空载到满载
动态响应	100usmax	20%～100%负载
输出电话衡重噪音	< 2mV	杂音计
输出峰值噪音	≤200mV	0～20MHz
整机效率	>88%	-
工作频率	160KHz	-
开机延时	≤5S	-
保持时间	≥20mS	-
均流偏差	< 5%	< 2A
温度系数	0.02%℃	-
工作温度	-10℃～45℃	散热器过温85℃关机,可恢复
存储温度	-40℃～85℃	-
工作湿度	5%～95%RH	不结露
绝缘强度漏电流	<30mA	50Hz2000V/500V/1min
绝缘电阻	>10MΩ	直流1000V
重量	7.5kg	-
外形尺寸	卧式：483×88×325mm    立式：106×245×370mm	（宽×高×深）
