(一)概述:
该系列正弦波逆变器是专门针对邮电通讯行业的具体要求,同时考虑到IT时代对逆变器管理的自动化和网络化的要求,以及噪音对办公室或机房工作人员的影响而专门设计生产的逆变器。

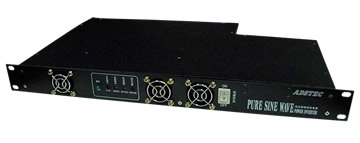

该逆变器采用最先进的SPWM和IGBT控制技术,控制精确,输入输出隔离,安全高效,可靠性好。该系列产品标准19”上架式1U结构设计,体积小,重量轻,外形美观,安装维护方便,操作简单,噪音低,反灌杂音低,无污染,具有实时数据采集和远程通讯功能,为广大系统用户实施网络管理和远程监控提供了便利。该系列逆变器不仅仅适用于通讯行业,同时也适用于其它对供电品质要求较高的场合,领导国际国内逆变器新潮流,是办公室自动化的理想电源选择。
该逆变器亦可于市电异常时,如过低压、过高压、频率不符、突波、杂讯及电击时,保证为电脑及周围设备提供一个洁净且持续的电源,使您无后顾之忧。
(二)通讯专用逆变器功能特点:
◆ 保证稳定的输出电压。
◆ 使用先进的抗干扰技术,在机器内部加装精密反灌杂音抑制滤波器,符合电磁兼容标准,达到与邮电通讯设备共用,互不干扰的目的。
◆ 最新高频设计,体积小、重量轻、造型美观。
◆ 采用CPU设计,控制精确且可靠度高。
◆ 输入功率因数改善电路(PFC),符合电力环保要求。
◆ 自我故障检测功能,正确指示异常原因,提供维修判断依据。
◆ 具有交流旁路功能,并且具有交流输入过高压保护。
◆ 输入过高电压保护,交流输入电压过高时,为电源电压不稳定地区应用提供便利。
◆ 尖峰电流承受强,最适用于电脑等整流器负载设备。
◆ 正弦波输出,低杂迅及失真干绕。电击及突波保护。
◆ 可选配(RS-232或485),可于不同软硬件搭配,于各种系统上执行监控功能。
(三) 1KVA逆变电源技术指标
|
1KVA | |
直流输入 |
额定输入电压(Vdc) |
DC12V,DC24V,DC48V,DC110V,DC220V |
输入直流电压允许范围(Vdc) |
DC10.5-15V, DC20-30V,
DC40-58V, DC90-132V, DC190-270V | |
反灌杂音电流 |
≤10% | |
交流旁路输入 |
允许旁路电压(Vac) |
220±10% |
额定输入电流(A) |
4.5 | |
旁路转换时间(ms) |
≤4ms | |
交流输出 |
额定容量(VA) |
1000VA |
额定输出功率(W) |
800W | |
额定输出电压及频率 |
220Vac,50HZ | |
额定输出电流(A) |
3.6 | |
输出电压精度(V) |
220±3% | |
输出频率精度(Hz) |
50±0.1% | |
波形失真率(THD)
(线性负载) |
≤3% | |
动态响应时间
(负载0←→100%) |
5% | |
功率因数(PF) |
0.8 | |
过载能力 |
120%,30秒 | |
逆变效率
(80%阻性负载) |
≥85% | |
旁路转换时间(ms) |
≤4ms | |
工作环境 |
绝缘强度(输入和输出) |
1500Vac,1分钟 |
噪音(1米) |
≤40dB | |
使用环境温度 |
-25℃~+50℃ | |
湿度 |
0~90%,不结露 | |
使用海拔(m) |
≤1000 | |
标准机架式
(深×宽×高)(mm) |
260*482*44 | |
重量(Kg) |
6.5Kg | |
保护功能 |
输入欠压、输入过压保护;输出过载、输出短路保护 |
两边耳朵可拆卸,可任意安装
